「无人机⑨」智能化与自主飞行
1. 环境感知：无人机“看到”的到底是什么
自主飞行系统的智能程度，首先受限于其对环境的感知能力。无论后续定位、规划或控制算法多么复杂，如果输入的信息本身不稳定、不完整或不可用，系统整体都将建立在不可靠的基础之上。因此，在讨论自主飞行之前，有必要首先厘清一个核心问题：无人机在工程意义上究竟“看到”了什么，又能在多大程度上信任这些信息。
与人类直觉中的“看见”不同，无人机的环境感知并非对现实世界的直接理解，而是通过一组传感器对物理量进行采样、处理与抽象后的结果。这种结果往往是不完整的、带噪声的，且强烈依赖具体应用场景。本章将从工程角度出发，系统性地分析自主飞行对感知信息的真实需求，不同传感器所提供的数据特征，以及在实际系统中感知模块的布置原则与失效风险。
1.1 自主飞行对感知信息的工程需求
在遥控飞行或半自主模式下，环境理解的大部分责任由操作者承担，飞行器本身只需维持姿态稳定并执行控制指令。然而在自主飞行模式中，这一责任被完全转移至系统本身，感知模块成为整个系统决策链路的起点。
从工程角度看，自主飞行对环境感知的需求可以分为三类：与定位相关的感知、与避障相关的感知，以及与任务执行相关的辅助感知。这三类需求在信息形式、精度要求和时间尺度上均存在显著差异。
定位相关感知主要服务于状态估计模块，用于推断飞行器自身的位置、姿态和速度。此类感知强调时间连续性和低延迟，对绝对精度的要求反而相对次要。避障相关感知则关注飞行器周围环境的空间结构，重点在于障碍物的相对位置与变化趋势，其核心指标是可靠性和安全裕度。任务相关感知通常用于特定应用场景，例如地面检测、目标跟踪或环境建模，对语义信息的依赖程度更高，但往往不直接参与飞行稳定闭环。
在工程实践中，感知模块的设计必须围绕“可用信息”而非“理论最优信息”展开。感知数据是否能够被稳定获取、是否能够在系统时间预算内被处理、是否能够在异常情况下被合理判别，其重要性往往高于单次测量精度。
flowchart LR L["定位感知"] --> S["状态估计"] O["避障感知"] --> E["环境理解"] T["任务感知"] --> D["任务决策"] S --> D E --> D D --> C["飞行控制与执行"]
1.2 常用感知传感器及其数据特性
在当前自主飞行系统中，环境感知主要依赖多种异构传感器的组合使用。不同传感器在物理原理、输出形式和适用场景上存在本质差异，这种差异决定了它们在系统中的角色边界。
1.2.1 光流传感器：速度感知而非位置感知
光流传感器通过分析连续图像帧中像素亮度的变化，估计相机相对于环境的运动速度。其输出通常表现为二维平面内的相对速度信息，有时结合高度测量可推算出地面速度。
从工程角度看，光流传感器的最大优势在于计算代价低、响应速度快，适合用于低空悬停和位置保持等场景。然而，其本质并不提供绝对位置信息，而是对短时间内相对运动的估计。当环境纹理不足、地面反光严重或光照变化剧烈时，光流估计会迅速失效，且这种失效往往表现为“看似合理但实际错误”的输出。
因此，光流传感器更适合作为短时稳定性增强手段，而非独立的定位或避障感知来源。
1.2.2 超声波与TOF测距：简单但脆弱的距离信息
超声波和基于飞行时间的测距传感器主要用于获取飞行器与地面或障碍物之间的单点距离信息。此类传感器结构简单、成本低廉，在高度保持和近距离避障中具有较高的实用价值。
然而，这类传感器的感知维度极其有限，其输出无法反映环境的空间结构。软质材料、倾斜表面或复杂几何形状均可能导致测距误差。此外，多径反射和环境噪声也会显著影响测量稳定性。
在工程系统中，这类传感器通常作为辅助感知手段，与其他空间感知传感器协同使用，而不单独承担关键决策依据。
1.2.3 深度相机与激光雷达：空间结构的不同表达
深度相机和激光雷达均可提供环境的三维结构信息，但二者在数据表达和工程特性上存在显著差异。深度相机通常输出规则的深度图，易于与视觉算法结合，适合构建稠密的局部环境模型。激光雷达则直接输出点云数据，在测距精度和远距离感知方面具有优势，但数据稀疏性和设备成本较高。
在自主飞行系统中，深度相机更常用于室内或近距离环境感知，而激光雷达则多用于对感知稳定性要求较高的场景。无论采用哪种形式，其核心工程挑战都不在于数据是否“足够丰富”，而在于数据是否能够在有限算力和严格时间约束下被可靠处理。
flowchart LR
%% =========================
%% 感知传感器数据形式对比图
%% =========================
subgraph S["感知手段"]
OF["光流"]
Range["距离测量
（单点 / 多点）"]
Depth["深度图
（Depth Image）"]
Cloud["点云
（Point Cloud）"]
end
subgraph D["数据表达形式"]
OF_d["像素级运动矢量场
（2D）"]
Range_d["标量距离值
（1D / 稀疏）"]
Depth_d["规则栅格深度矩阵
（2.5D）"]
Cloud_d["非结构化三维点集
（3D）"]
end
subgraph I["主要信息维度"]
I1["相对运动趋势"]
I2["空间距离"]
I3["局部空间结构"]
I4["真实三维几何"]
end
%% 映射关系
OF --> OF_d --> I1
Range --> Range_d --> I2
Depth --> Depth_d --> I3
Cloud --> Cloud_d --> I4
1.3 感知失效场景与工程后果
在实际运行环境中，感知系统不可避免地会遇到各种失效场景。这些失效并不总是表现为数据中断，更多情况下表现为输出质量的逐渐下降或异常波动。
典型的感知失效场景包括视觉纹理缺失、强光直射、镜面或透明障碍物干扰，以及传感器本体振动导致的数据畸变。更具工程风险的是，当传感器仍在持续输出数据，但这些数据已不再真实反映环境状态时，系统往往缺乏直接的错误指示。
在自主飞行系统中，感知失效的后果通常并非立即失控，而是通过定位漂移、规划偏差或避障延迟等形式逐步累积，最终表现为看似“控制异常”的问题。因此，将感知可靠性纳入系统级安全设计，是工程实现中不可回避的关键任务。
1.4 感知模块布置与标定原则
传感器性能的发挥不仅取决于其自身规格，还高度依赖于在飞行器上的布置方式。视场覆盖不足、机体遮挡或气流干扰均可能显著降低感知效果。
在布置感知模块时，应优先保证关键方向的视场连续性，避免在飞行方向上形成感知盲区。同时，传感器与机体坐标系之间的外参标定必须精确可靠，任何微小的安装误差都会在后续计算中被放大。此外，多传感器系统中时间同步问题同样重要，不一致的时间戳会导致融合结果产生系统性偏差。
从工程经验来看，感知模块的设计不应追求复杂化，而应强调稳定性和可验证性。一个输出频率稳定、误差特性明确的感知系统，往往比高精度但行为不可预测的方案更具实际价值。
本章小结
本章从工程视角系统分析了自主飞行系统中的环境感知问题。通过对感知需求、传感器特性、失效风险以及布置原则的讨论，可以看出，感知模块并非简单的信息输入端，而是决定系统可靠性上限的关键基础。只有在充分理解感知信息的来源、局限与风险之后，后续的定位、规划与控制设计才具有现实意义。
2. 状态估计：无人机如何知道“在哪”
如果说环境感知回答的是“外部世界是什么样”，那么状态估计解决的则是一个更为根本的问题：飞行器自身处于什么状态。对于自主飞行系统而言，准确、连续且可信的状态估计是所有高层决策的前提。一旦这一环节出现偏差，即使感知和规划模块本身工作正常，系统整体也会逐步偏离预期行为，最终表现为飞行不稳定、路径偏移甚至安全事故。
从工程实践来看，状态估计并不是一个追求绝对精度的问题，而是在有限算力、复杂环境和传感器不完美条件下，对飞行器位姿和运动状态进行尽可能可靠的推断。本章将围绕这一目标，系统讨论自主飞行中状态估计问题的本质、常见实现方式以及其在工程应用中的取舍与失败模式。
2.1 定位问题的本质与误差来源
在数学意义上，状态估计可以被表述为一个递推的最优估计问题：在已知系统模型和观测模型的前提下，根据历史状态和当前观测推断系统的真实状态。然而在实际无人机系统中，这一问题远比理论模型复杂。
首先，飞行器所依赖的传感器均存在不可避免的噪声和偏置。惯性测量单元在短时间内具有较高的动态响应能力，但其积分过程会导致误差随时间累积；视觉传感器能够提供相对稳定的环境约束，却受制于光照、纹理和视场变化。任何单一传感器都无法在所有时间尺度上提供可靠信息。
其次，自主飞行环境往往存在不可观测性问题。在缺乏外部绝对参考的情况下，某些状态分量无法通过现有观测唯一确定，例如尺度信息或全局方向。这类问题并非算法实现不足，而是由系统本身的信息结构所决定。
因此，工程中的状态估计目标并非消除误差，而是控制误差的增长速度，并在可接受范围内保持状态连续性。这一认知对于理解后续 VIO 和 SLAM 系统的设计取舍具有重要意义。
2.2 VIO 系统的工程结构
视觉惯性里程计（Visual-Inertial Odometry，VIO）是当前自主飞行系统中最常用的状态估计方案之一。其核心思想在于融合惯性传感器的高频动态信息与视觉传感器提供的环境约束，从而在短时间响应能力与长期稳定性之间取得平衡。
从工程实现角度看，VIO 系统通常被划分为前端和后端两个相对独立但紧密耦合的部分。
2.2.1 前端跟踪：能跑比跑得准更重要
VIO 前端的主要任务是从传感器原始数据中提取可用于状态估计的中间量，例如特征点、光流或直接亮度约束。前端通常运行在较高频率上，其输出结果直接影响系统的实时性和稳定性。
在工程实践中，前端设计往往遵循一个重要原则：稳定输出优先于单次精度。频繁丢失特征、跟踪不连续或输出延迟过大的前端，即使在理想条件下精度较高，也难以支撑稳定飞行。因此，前端算法通常需要在复杂环境下具备一定的退化容忍能力，例如在特征数量下降时仍能维持基本跟踪。
2.2.2 后端优化：约束融合与滑动窗口
VIO 后端负责将来自前端的观测信息与惯性测量进行统一建模，通过优化或滤波方法估计系统状态。常见实现方式包括基于扩展卡尔曼滤波的递推估计，以及基于非线性优化的滑动窗口方法。
滑动窗口方法通过在有限时间范围内同时优化多个状态节点，引入了更多约束信息，有助于抑制误差快速发散。然而，其计算复杂度也显著高于简单滤波方法，对算力和实时性提出了更高要求。
flowchart LR %% 传感器 C[相机] --> FE I[IMU] --> FE %% 前端 FE[前端
视觉处理 / IMU预积分] FE --> VO[视觉观测] FE --> IO[IMU约束] %% 后端 subgraph BA[后端：约束融合 + 滑动窗口优化] VO --> OPT[滑动窗口优化] IO --> OPT OPT --> X[状态估计
位姿 / 速度 / 偏置] end %% 输出 X --> OUT[系统输出
里程计 / 轨迹]
2.3 SLAM 与回环检测的角色
在长时间运行或大范围运动场景中，仅依赖里程计形式的状态估计不可避免地会产生累积误差。同步定位与建图（Simultaneous Localization and Mapping，SLAM）通过显式构建环境地图，并利用历史信息对当前状态进行约束，为解决这一问题提供了可能。
回环检测是 SLAM 系统中的关键机制之一，其作用在于识别飞行器是否重新到达已访问过的区域，并据此引入全局约束以校正累积误差。需要强调的是，回环检测并非万能手段，其成功依赖于环境的可重复性以及感知信息的稳定性。
从工程角度看，引入 SLAM 意味着系统复杂度和资源消耗的显著提升。在某些应用场景中，回环检测带来的收益可能不足以抵消其引入的不确定性。因此，是否采用 SLAM 以及采用何种形式的 SLAM，需要结合具体任务需求进行审慎权衡。
2.4 VIO 与 SLAM 的工程取舍
在实际系统设计中，VIO 与 SLAM 并非非此即彼的关系，而是位于同一连续谱上的不同实现侧重。VIO 更强调局部状态的连续估计，适合对实时性要求较高的飞行控制闭环；SLAM 则通过引入地图和全局约束，提高长期运行的稳定性。
工程取舍通常围绕以下几个方面展开：计算资源是否充足、环境是否具有可重复特征、任务是否需要全局一致性。对于短时、局部范围的自主飞行任务，轻量化 VIO 往往已经足够；而在大范围巡航或需要高精度重定位的场景中，引入 SLAM 才具有实际意义。
2.5 典型失败案例分析
尽管 VIO 和 SLAM 技术已较为成熟，但在复杂环境中仍然存在多种典型失败模式。其中较为常见的包括初始化失败、尺度漂移以及状态突变。
初始化失败通常发生在系统启动阶段，当传感器数据不足或运动模式不满足算法假设时，状态估计无法建立可靠基准。尺度漂移则多见于视觉信息不足或惯性约束弱化的场景，其结果是估计的运动尺度逐渐偏离真实值。状态突变往往源于错误的观测关联或回环误判，对飞行安全具有直接威胁。
对这些失败模式的识别与缓解，往往依赖系统级监测与安全机制，而非单纯依靠算法本身。这一事实进一步说明，状态估计应被视为自主飞行系统中的一个工程模块，而非孤立的算法问题。
本章小结
本章围绕自主飞行中的状态估计问题，从工程视角分析了定位误差的本质、VIO 与 SLAM 的系统结构以及其在实际应用中的取舍与风险。可以看到，状态估计并非追求理论最优解，而是在不完美条件下维持系统可控性的关键手段。理解其能力边界和失败模式，是构建可靠自主飞行系统的重要前提。
3. 路径规划：从“能到达”到“能安全到达”
在具备基本环境感知和稳定状态估计能力之后，自主飞行系统面临的下一个核心问题是决策：下一步应该往哪里飞，以及如何飞得安全、可控。路径规划正是承担这一职责的关键模块，其输出直接决定飞行器的运动趋势和风险水平。
需要指出的是，工程中的路径规划并非抽象意义上的最优解搜索问题，而是一个在不完整信息、有限算力和强实时约束条件下不断做出“足够好”决策的过程。本章将围绕自主飞行中的路径规划问题，从系统层级、典型算法以及工程实践中的组合策略等方面展开讨论，重点强调规划模块在整个系统中的角色定位与实际约束。
3.1 自主飞行中的规划层级划分
在工程系统中，路径规划通常不是单一模块即可完成的任务，而是由不同时间尺度和空间尺度的多个规划层级协同完成。最常见的划分方式是将规划过程分为全局规划和局部规划两个层面。
全局规划关注的是从起点到目标的整体可达性，其输入通常是较为粗糙但范围完整的环境表示，例如栅格地图或拓扑图。全局规划的更新频率较低，其主要作用在于为系统提供一个宏观方向和可行路径框架。
局部规划则工作在更高频率下，直接面向实时飞行控制需求。其输入通常来自局部感知模块，重点考虑飞行器周围一定范围内的障碍物分布和动态变化。局部规划的核心目标不是最短路径，而是确保在当前环境条件下飞行安全且动作平滑。
这种分层结构的引入，使得系统能够在保持整体任务一致性的同时，对局部环境变化作出快速响应，也是工程中广泛采用的规划架构。
flowchart LR Goal["任务目标"] Global["全局规划
（低频更新）
输出：整体路径框架"] Local["局部规划
（高频更新）
输入：局部感知
输出：可执行轨迹"] Control["飞行控制
（实时闭环）"] Goal --> Global --> Local --> Control
3.2 经典规划算法的工程价值
在自主飞行领域，许多路径规划算法最初源于机器人和人工智能研究，其理论性质已被充分研究。然而，在工程系统中，算法是否“经典”并非关键，关键在于其行为是否可预测、参数是否易于调节，以及失败模式是否清晰可控。
3.2.1 A* 算法：稳定但保守
A* 算法基于启发式搜索思想，在离散空间中寻找从起点到目标的最优路径。其核心优势在于搜索过程确定性强、结果可重复，在静态或准静态环境中具有较高的可靠性。
在工程应用中，A* 常被用于全局规划层。通过合理设计启发函数和代价模型，可以在路径长度、避障距离和转弯次数等因素之间进行权衡。然而，A* 的计算复杂度随环境规模迅速增长，在高分辨率地图或三维空间中往往难以满足实时要求。此外，其对动态障碍的适应能力有限。
3.2.2 RRT 系列算法：灵活但不可预测
快速随机树（Rapidly-exploring Random Tree，RRT）通过在状态空间中随机采样并逐步扩展搜索树，实现对复杂空间的高效探索。与基于网格的算法相比，RRT 更适合高维连续空间，且不依赖于环境的精细离散化。
在工程系统中，RRT 及其改进版本常用于局部规划层，尤其是在障碍物形态复杂或自由空间不规则的场景中。其主要问题在于结果的不确定性：由于采样过程具有随机性，不同运行实例可能产生差异较大的路径。这种不可预测性在安全要求较高的飞行任务中需要谨慎对待。
3.3 RRT 扩展逻辑与工程要点
从实现角度看，RRT 的基本扩展过程相对简单，但其工程表现高度依赖于一系列参数和约束设计。典型的扩展流程包括随机采样、最近节点搜索、向采样点扩展以及碰撞检测。
在工程实践中，扩展步长的选择尤为关键。步长过大可能导致路径穿越障碍物或产生剧烈机动，步长过小则会显著增加计算负担。此外，碰撞检测的代价往往占据规划过程的大部分计算时间，其效率直接影响规划刷新率。
因此，RRT 在工程系统中的应用通常伴随着多种约束和改进策略，例如限制采样区域、引入目标偏置或对扩展方向施加平滑约束，以提高规划结果的稳定性和可用性。
3.4 工程中的规划算法组合策略
单一规划算法很难在所有场景下同时满足安全性、实时性和路径质量要求。工程系统通常通过组合多种规划策略来弥补各自的不足。
一种常见做法是由全局规划提供粗略路径或航路点序列，局部规划则在此基础上根据实时感知结果生成可执行轨迹。当局部规划失败或环境发生显著变化时，系统可以触发全局规划重新计算，从而保持整体任务一致性。
需要强调的是，规划模块的设计不应仅关注成功路径的生成，更应明确失败时的系统行为。规划不可达、规划超时或输出路径不可执行等情况，均应被视为正常工程状态，并由系统级逻辑进行妥善处理。
本章小结
本章从工程角度讨论了自主飞行系统中的路径规划问题，强调了分层规划结构的重要性，并分析了经典规划算法在实际应用中的价值与局限。可以看到，路径规划并非单纯的算法选择问题，而是与系统架构、感知能力和安全策略密切相关的综合设计任务。理解规划模块的能力边界和失败模式，是构建可靠自主飞行系统的关键一步。
4. 避障与传感器融合
在自主飞行系统中，避障常被视为感知和规划的自然延伸，但在工程实践中，它更像是一条横贯感知、决策与控制的高风险通道。避障失败的直接后果通常不是性能下降，而是结构性损坏甚至系统报废。因此，避障问题的核心并不在于“是否能够识别障碍物”，而在于“是否能够在正确的时间尺度内做出可信决策”。
与静态路径规划相比，避障问题更强调实时性、鲁棒性以及对不确定性的容忍能力。本章将从时间尺度分析入手，讨论多传感器融合下的障碍物建模方法，并重点分析感知延迟对系统安全性的影响，进而总结工程中常用的避障策略。
4.1 避障问题的时间尺度分析
避障是一个典型的强实时问题，其可行性受到多重时间因素的共同制约。感知延迟、规划刷新频率以及控制响应时间共同决定了系统在面对障碍物时的反应能力。
感知延迟来源于传感器采样周期、数据传输和预处理过程。在高速飞行或近距离操作场景中，即使几十毫秒的延迟，也可能导致飞行器在系统尚未作出反应前已经进入危险区域。规划刷新频率决定了系统更新决策的速度，若规划周期过长，即便感知信息及时，也难以及时调整路径。控制响应时间则与飞控参数、执行机构性能密切相关，其作用在于将规划结果转化为实际运动。
在工程系统中，这三者往往存在耦合关系，任何一环的延迟都会放大整体风险。因此，避障设计不能孤立地优化单一模块，而必须从系统层面统筹考虑时间预算。
flowchart LR Obstacle["障碍物出现
t0"] Sense["感知阶段
Δt1：采样 + 传输 + 预处理"] Plan["规划阶段
Δt2：路径刷新周期"] Control["控制阶段
Δt3：控制计算 + 执行机构响应"] Motion["飞行器姿态/轨迹变化
t0 + Δt1 + Δt2 + Δt3"] %% 主链路 Obstacle --> Sense --> Plan --> Control --> Motion %% 时间累计说明 Total["总反应时间
T = Δt1 + Δt2 + Δt3"] Sense -.-> Total Plan -.-> Total Control -.-> Total
4.2 障碍物建模与多传感器信息融合
有效避障依赖于对环境中障碍物的合理建模。由于单一传感器在视场、精度或可靠性方面均存在局限，工程系统通常采用多传感器融合的方式获取更稳定的环境表示。
常见的障碍物建模方法包括基于栅格的占据地图和基于点云的局部环境模型。占据地图通过将空间离散化为若干单元，记录每个单元被障碍物占据的概率，具有结构清晰、易于与规划算法结合的优势。点云模型则保留了更丰富的几何信息，适合进行精细避障和空间分析，但其计算复杂度较高。
多传感器融合的关键在于统一不同传感器的坐标系、时间基准和不确定性模型。融合过程不仅是数据叠加，更是对信息可信度的动态评估。工程上常通过概率更新、置信度衰减或一致性检验等手段，避免单一异常观测对整体判断产生过大影响。
4.3 感知延迟对安全性的影响
感知延迟是避障系统中最难以完全消除的风险因素之一。即便传感器本身性能优良，复杂环境下的数据处理和融合过程仍不可避免地产生时间滞后。
当飞行器以较高速度接近障碍物时，系统所依赖的感知信息往往反映的是过去某一时刻的环境状态。如果规划和控制未能充分考虑这一事实，系统可能在逻辑上“已经避开障碍物”，而在物理上却仍然朝向危险区域运动。
工程系统通常通过引入安全距离、速度限制和预测模型来缓解延迟带来的风险。例如，根据当前速度动态调整最小避障距离，或对障碍物位置进行短时间前向预测。这些方法并不能消除延迟，但可以在一定程度上为系统争取反应余地。
4.4 工程级避障策略总结
在综合考虑感知不确定性、时间延迟和系统资源限制之后，工程中的避障策略往往呈现出保守而务实的特点。常见做法包括根据环境复杂度自适应调整飞行速度，在感知可靠性下降时主动降低机动幅度，以及在规划结果不可信时优先选择降级动作而非激进尝试。
需要强调的是，避障策略的成功并不意味着系统永远不会接近危险，而在于当风险不可避免时，系统能够以可预测的方式进入安全状态。这一理念贯穿于整个自主飞行系统设计之中，也是后续安全机制设计的重要基础。
本章小结
本章从时间尺度角度分析了自主飞行系统中的避障问题，讨论了多传感器融合下的障碍物建模方法，并重点阐述了感知延迟对系统安全性的影响。可以看到，避障并非单一算法即可解决的功能，而是一个依赖系统整体协调的工程问题。只有在充分理解时间约束和不确定性来源的前提下，避障策略才能在实际飞行中发挥应有作用。
5. 仿真实现：验证系统逻辑而非追求真实
在自主飞行系统的工程开发过程中，仿真环境承担着不可替代的角色。它并非真实飞行的等价替代，而是一种用于验证系统逻辑正确性、发现结构性问题和评估方案可行性的工具。如果对仿真的定位认识不足，容易陷入“仿真效果良好但实机不可用”的误区；反之，合理利用仿真，可以在低成本、低风险条件下显著提升系统设计质量。
本章围绕自主飞行系统的仿真实现展开，重点说明仿真能够验证什么、不能验证什么，以及如何通过仿真结果为后续工程决策提供可信依据。
5.1 Gazebo 仿真系统搭建
Gazebo 是当前机器人与无人系统领域中应用广泛的物理仿真平台，能够较好地支持多传感器、多模型和复杂环境的集成。在自主飞行仿真中，其主要作用并非精确复现空气动力学细节，而是为系统提供一个可控、可重复的运行环境。
仿真系统的搭建通常包括飞行器模型、传感器模型以及环境模型三个层面。飞行器模型描述机体结构、质量分布和执行机构接口，其复杂度应与仿真目标相匹配。传感器模型则需要在输出形式、更新频率和噪声特性上与真实设备保持一致的统计特征，而不必追求逐点精度完全一致。环境模型主要用于构建障碍物分布和空间约束，其关键在于几何关系而非视觉细节。
在工程实践中，过度复杂的模型往往会掩盖系统逻辑问题，并显著增加调试成本。因此，仿真建模应遵循逐步复杂化原则，从最小可用系统开始，在验证关键链路后再引入更多环境因素。
flowchart LR
subgraph Gazebo["Gazebo 仿真环境"]
direction TB
UAV["飞行器模型
（结构 / 质量 / 执行机构接口）"]
Sensor["传感器模型
（相机 / 雷达 / IMU 等插件）"]
World["环境模型
（障碍物 / 场景几何）"]
end
subgraph System["自主飞行系统"]
Control["飞行控制模块"]
Planning["规划与决策模块"]
Perception["感知处理模块"]
end
%% 数据关系
World --> Sensor
UAV --> Sensor
Sensor --> Perception
Perception --> Planning
Planning --> Control
Control --> UAV
5.2 自主避障任务设计
仿真任务的设计直接决定了仿真结果的价值。一个有效的自主避障仿真任务，应当能够覆盖系统的关键工作流程，同时避免引入与当前验证目标无关的复杂性。
典型的任务设计包括起点与目标点的设定、障碍物类型与分布方式，以及飞行约束条件的定义。障碍物的布局应具有代表性，例如包含狭窄通道、死角区域或视场遮挡情况，以触发系统在感知、规划和避障环节的协同工作。
需要注意的是，仿真任务不应刻意追求高难度或极端场景。其核心目的在于验证系统在预期应用范围内是否具备稳定行为，而非测试极限性能。通过逐步增加任务复杂度，可以更清晰地观察系统在不同条件下的表现变化。
5.3 仿真结果与失败案例分析
仿真结果的分析应超越“是否成功到达目标”这一表层指标，更关注系统在执行过程中的行为特征。例如，飞行轨迹是否平滑、避障动作是否存在明显迟滞、状态估计是否出现异常跳变等。
在工程实践中，失败案例往往比成功案例更具分析价值。常见的失败表现包括规划反复重算导致路径震荡、感知短暂失效引发的避障延迟，以及状态估计漂移导致的目标偏移。通过对这些现象进行系统分析，可以追溯问题根源，明确是感知、定位、规划还是系统调度层面的设计不足。
5.4 仿真结论的适用边界
尽管仿真在系统开发中具有重要价值，但其结论始终存在适用边界。仿真环境中的传感器噪声、动力学模型和环境变化通常比真实世界更加理想化，这意味着某些在仿真中表现良好的策略，在实机中可能无法稳定复现。
因此，在解读仿真结果时，应明确区分“系统逻辑是否自洽”和“性能指标是否可达”这两个层面。仿真能够有效验证前者，但对后者只能提供趋势性参考。任何依赖精确物理特性的结论，都需要通过实机测试进一步确认。
从工程角度看，仿真最大的价值在于提前暴露系统结构性问题，减少在真实飞行阶段的试错成本。将仿真结果视为设计决策的输入之一，而非最终证明，是更为稳健的做法。
本章小结
本章围绕自主飞行系统的仿真实现，讨论了仿真平台的搭建原则、任务设计方法以及结果分析的重点。可以看到，仿真并不是对现实的简单复制，而是一种用于验证系统逻辑和发现潜在风险的工程工具。只有在明确仿真能力边界的前提下，其结论才能为自主飞行系统的工程实现提供可靠支撑。
6. 系统架构与实时性约束
在完成感知、状态估计、规划、避障以及仿真验证之后，自主飞行系统面临的并不是“算法是否足够先进”的问题，而是这些模块能否在同一系统中长期、稳定、可控地协同运行。大量工程实践表明，自主飞行失败的根源往往并不在某个具体算法，而在系统架构设计不当或实时性约束被忽视。
本章从系统工程视角出发，讨论自主飞行系统的整体架构设计思路，分析各功能模块在时间和算力上的约束关系，并进一步阐述模块解耦与通信机制在保障系统稳定性中的关键作用。
6.1 自主飞行系统总体架构
从工程实现角度看，自主飞行系统通常采用分层架构，将不同功能模块按职责和时间尺度进行划分。常见的结构包括感知层、状态估计层、规划决策层以及控制执行层。这种分层方式并非形式上的分类，而是为了降低系统复杂度、明确模块边界，并使各层能够在相对独立的条件下演进。
感知层负责采集和预处理来自各类传感器的数据，其输出为状态估计和避障提供原始信息。状态估计层在此基础上推断飞行器的位姿和运动状态，并以统一的状态表示形式向上层模块提供服务。规划决策层根据当前状态和任务目标生成期望轨迹或控制参考，而控制执行层则以最高频率运行，将规划结果转化为具体的电机指令。
在这一架构中，数据流与控制流需要加以区分。数据流强调信息的持续传递和更新，而控制流则体现系统决策的因果关系和优先级管理。二者混淆往往会导致系统行为难以预测，增加调试和维护难度。
6.2 实时性预算与算力分配
实时性是自主飞行系统能否稳定运行的硬性约束。不同模块对时间的敏感程度存在显著差异，若缺乏明确的时间预算和算力分配策略，系统即便在功能上完整，也难以在实际飞行中可靠运行。
控制执行层通常具有最严格的实时性要求，其运行频率直接关系到飞行稳定性，延迟或抖动都可能引发姿态震荡。状态估计层需要在相对较高频率下更新，以保证控制输入的有效性。规划与避障模块的更新频率则相对较低，但其计算负载往往更重。
在工程实践中，合理的做法是根据各模块的时间敏感性和计算复杂度进行算力分级分配。例如，将高频、低延迟任务优先分配给实时性更强的处理资源，而将计算密集但时效性相对宽松的任务安排在后台或异步执行。通过明确每个模块的时间预算，可以在系统层面避免资源竞争导致的不可控行为。
6.3 模块解耦与通信机制
随着系统功能的增加，自主飞行系统往往由多个相对独立的模块组成。若模块之间高度耦合，任何局部修改都可能引发连锁反应，严重影响系统稳定性。因此，模块解耦是系统架构设计中的重要原则。
模块解耦主要体现在接口清晰、职责单一以及通信机制的合理设计。各模块应通过明确的数据接口进行交互，而避免共享内部状态或隐式依赖。在通信层面，同步与异步机制的选择对系统行为具有重要影响。高频控制链路通常采用同步通信以保证确定性，而感知和规划模块则更适合异步通信，以提高系统整体吞吐能力。
合理的通信机制不仅有助于提升系统稳定性，也为后续功能扩展和性能优化提供了基础。在工程实践中，通过引入消息队列、时间戳校验和超时处理等机制，可以有效降低模块间不一致带来的风险。
本章小结
本章从系统工程角度分析了自主飞行系统的整体架构设计与实时性约束问题。通过分层架构、明确时间预算以及合理的模块解耦与通信机制，可以将多个复杂算法整合为一个可控、稳定的工程系统。可以看到，系统架构并非附加设计，而是决定自主飞行系统能否长期可靠运行的核心因素之一。
7. 安全机制：当系统不可避免地出错时
在自主飞行系统中，安全机制并不是为了应对极端偶发事件，而是用于管理一种更为现实的状态：系统在大部分时间内运行正常，但在某些时刻不可避免地会出现感知退化、状态估计漂移或规划失效。工程实践表明，真正决定系统是否可靠的，并非其在理想条件下的表现，而是其在错误发生时的反应方式。
因此，安全机制的设计目标不是消除错误，而是确保错误不会以不可控的形式传播和放大。本章将围绕自主飞行系统中常见的失效模式，讨论安全状态机的设计思路以及降级与保护策略在工程实现中的作用。
7.1 自主飞行中的主要失效模式
在复杂环境和长时间运行条件下，自主飞行系统面临的失效模式具有多样性和不可预测性。较为常见的失效类型包括感知失效、状态估计异常以及规划不可达等情况。
感知失效通常源于环境条件变化或传感器性能退化，其表现可能是数据中断、噪声显著增大或输出与真实环境严重不符。状态估计异常往往由感知问题或模型假设不成立引起，可能表现为位置漂移、姿态突变或速度估计失真。规划不可达则多发生在环境约束突然变化或感知信息不完整的情况下，其结果是系统无法生成可执行路径。
这些失效模式并非相互独立，往往会相互叠加并形成连锁反应。因此，安全机制需要具备跨模块的监测和响应能力，而不能局限于单一功能层面。
7.2 安全状态机设计

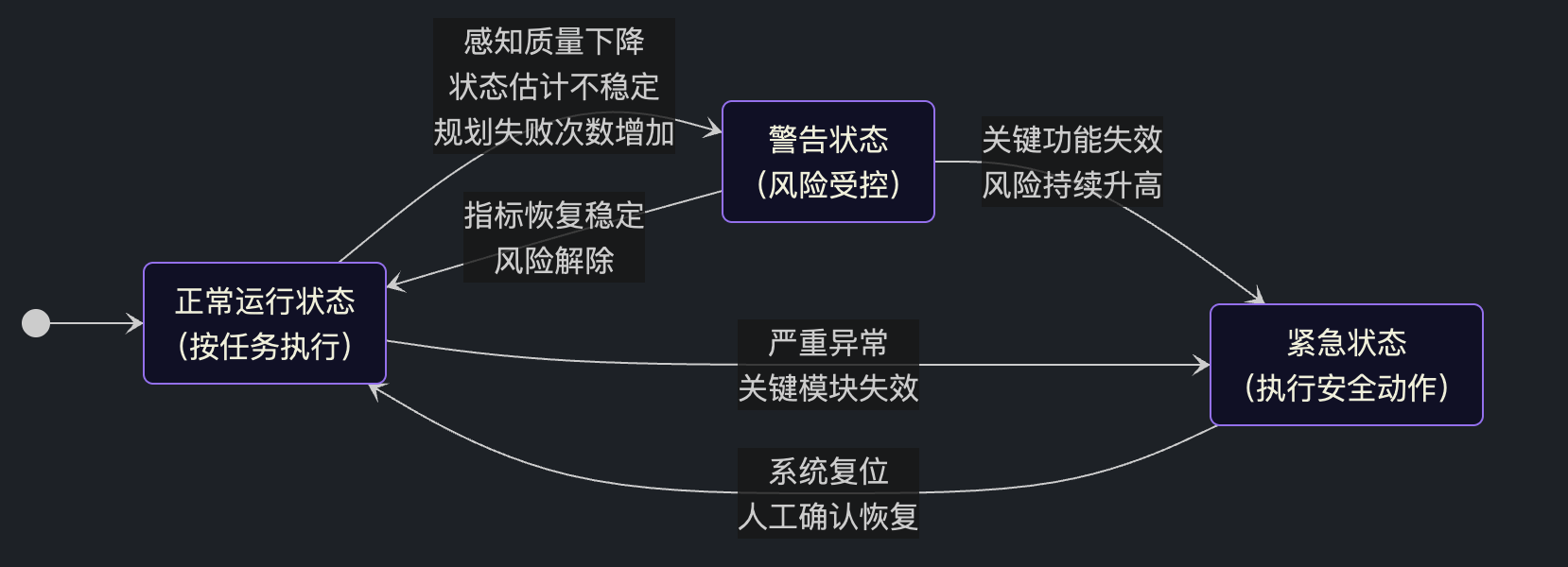

为了在复杂运行条件下保持系统行为的可预测性，自主飞行系统通常采用安全状态机对运行状态进行管理。安全状态机通过将系统运行划分为若干离散状态，并为每种状态定义明确的进入条件和允许行为，从而避免在异常情况下做出不确定决策。
常见的安全状态包括正常运行状态、警告状态和紧急状态。在正常状态下，系统按照预期任务执行规划和控制指令。当监测到感知质量下降、状态估计不稳定或规划失败次数增多时，系统可进入警告状态，限制飞行速度或机动幅度，以降低风险。当关键功能失效或风险进一步上升时，系统则切换至紧急状态，执行预定义的安全动作。
安全状态机的关键在于状态切换条件的设计。条件设置过于宽松可能导致系统频繁进入紧急状态，影响任务完成；条件过于严格则可能延误响应时机，增加安全风险。因此，状态机设计需要在安全性和可用性之间取得平衡。
7.3 降级与保护策略
在安全状态机框架下，降级与保护策略为系统提供了具体的应对手段。降级策略指在系统部分功能不可用时，通过降低性能要求或缩减功能范围来维持基本安全运行。例如，在定位精度下降时限制飞行速度，在避障感知不可靠时停止前向运动。
保护策略则更侧重于在不可恢复情况下确保系统和环境安全，常见措施包括悬停、受控降落或返航。这些策略通常被设计为高度保守，其触发条件和执行逻辑应尽量简单明确，以减少在紧急情况下出现额外不确定性的可能。
需要强调的是，降级与保护策略的有效性依赖于其可预测性和一致性。系统在类似条件下应表现出相似的行为，以便在工程测试和运行过程中建立可靠预期。
本章小结
本章从工程角度分析了自主飞行系统中不可避免的失效模式，并围绕安全状态机、降级与保护策略展开讨论。可以看到，安全机制并非系统的附属功能，而是贯穿自主飞行全过程的重要组成部分。通过合理设计安全机制，系统能够在错误发生时保持可控行为，从而显著提升整体可靠性和工程可交付性。
8. 学习型方法：能力上限而非系统前提
随着机器学习技术的发展，越来越多的自主飞行研究尝试将学习型方法引入感知、规划和控制环节，以期提升系统在复杂环境下的适应能力。然而，从工程视角看，学习型方法并不天然等同于“更可靠”或“更安全”。相反，其引入往往伴随着可解释性下降、行为不确定性增加以及验证难度上升等问题。
因此，在工程可落地的自主飞行系统中，学习型方法更适合作为能力增强手段，而非系统运行的前提条件。本章将围绕这一定位，讨论学习型方法在自主飞行中的合理角色、典型应用方式以及其在实际工程中面临的现实约束。
8.1 学习型方法在自主飞行系统中的定位
从系统工程角度看，自主飞行的核心闭环应建立在确定性较强、行为可预测的算法基础之上。状态估计、基础规划和安全控制等关键模块，通常需要在最坏情况下仍能给出保守而稳定的输出。
学习型方法在这一框架中更适合承担辅助角色，其作用在于弥补模型方法在复杂环境或高维空间中的表达不足。例如，通过学习历史数据中的隐含规律，对传统算法的输出进行修正或补偿，而非直接替代其决策逻辑。
这一定位的核心优势在于，即使学习模块出现性能退化或输出异常，系统仍可退回到传统算法路径，从而保持基本可控性。这种“可回退性”是工程系统中引入学习型方法的重要前提。
8.2 学习辅助规划与控制
在实际应用中，学习型方法较为常见的使用方式包括对规划和控制过程的辅助优化。在规划层面，可以利用学习模型对环境特征或代价函数进行估计，从而引导传统规划算法更高效地搜索可行路径。例如，通过学习预测障碍物分布趋势，缩小随机采样范围，提高规划成功率。
在控制层面，学习方法常用于补偿系统模型不完备或参数变化带来的误差。通过在传统控制器基础上叠加学习得到的修正项，可以在不改变控制结构的前提下提升跟踪精度或响应平滑性。
需要注意的是，这类应用通常强调学习模块的局部作用范围和受限输出形式，以避免其对系统整体行为产生不可控影响。
8.3 强化学习与模仿学习的工程考量
强化学习和模仿学习在自主飞行研究中具有较高关注度，但其工程应用面临诸多挑战。强化学习依赖大量交互数据，其训练过程往往需要在仿真环境中进行，这使得策略对仿真模型的依赖性较强。模仿学习虽然能够利用示例数据降低探索风险，但其泛化能力受限于示例覆盖范围。
在工程实践中，这两类方法更适合用于特定子任务或受控场景，而非直接驱动整机飞行行为。通过将学习策略限制在明确的状态空间和动作空间内，可以在一定程度上降低风险，但仍需配合严格的安全约束。
8.4 Sim2Real 的现实障碍
学习型方法在自主飞行中的一项核心挑战在于仿真到现实的迁移问题。仿真环境中的动力学模型、传感器噪声和环境变化往往无法完全覆盖真实世界的复杂性，导致在仿真中表现良好的策略在实际飞行中效果不佳。
工程上常通过引入随机扰动、域随机化或在线微调等手段缓解这一问题，但这些方法并不能从根本上消除模型差异带来的风险。因此，在解读学习型方法的性能时，应始终区分其在仿真环境中的表现与在真实系统中的可用性。
本章小结
本章从工程可落地的视角讨论了学习型方法在自主飞行系统中的合理定位。可以看到，学习型方法在提升系统能力上限方面具有潜力，但其引入必须建立在稳固的传统算法基础之上。将学习方法视为能力增强工具而非系统前提，有助于在智能性与可靠性之间取得更为平衡的工程方案。
9. 扩展讨论：多机系统与更高层智能
在前述章节中，自主飞行系统的讨论始终围绕单一飞行器展开。这一视角有助于聚焦工程可落地性，但并不意味着系统能力的终点。随着应用场景的扩展，单机自主飞行在覆盖范围、任务效率和鲁棒性方面逐渐显现出局限性，多机系统与更高层智能由此成为自然的延伸方向。
需要强调的是，本章所讨论的内容并非单机系统的必备组成部分，而是建立在前述架构和机制之上的扩展能力。其目的在于展示自主飞行系统在保持工程理性的前提下，所能够触及的能力上限。
9.1 多机系统面临的核心挑战
多机系统的复杂性并非单机系统的简单叠加，而是源于系统规模扩大后所引入的交互关系。在多机自主飞行中，通信、协同决策和一致性维护成为首要挑战。
通信链路的不稳定性是多机系统中最常见的现实约束。带宽受限、延迟波动和链路中断都会直接影响信息共享的及时性和完整性。若系统过度依赖实时通信，其整体行为将高度脆弱。
协同决策则涉及多个个体在局部信息不完备条件下对全局目标的共同推进。不同飞行器对环境的感知存在差异，如何在缺乏中心控制的情况下形成一致行动，是多机系统设计中的关键问题。
9.2 协同定位与地图共享
在多机系统中，协同定位与地图共享是提升整体感知能力的重要手段。通过在飞行器之间共享局部地图或状态信息，可以在一定程度上弥补单机感知范围有限的问题。
从工程角度看，地图共享并不意味着所有飞行器都必须维护完全一致的全局地图。更为可行的做法是通过局部一致性维护，使各飞行器在重叠区域内对环境形成相对一致的认知。这种去中心化思路可以显著降低通信负担，同时提高系统对单点故障的容忍能力。
在实现层面，需要对共享信息的时效性和可信度进行严格管理。过期或错误的信息若被直接用于决策，反而可能引发新的风险。
9.3 编队飞行与群体行为的工程难点
编队飞行和群体行为是多机系统中常被提及的高级能力，其背后涉及复杂的控制与决策问题。从工程角度看，规则驱动的方法通常比完全依赖涌现行为的方式更具可控性。
规则驱动方法通过预先定义飞行器之间的相对约束和行为规则，使系统整体行为具有较强的可预测性。这种方法在任务规划和安全管理方面具有明显优势，但其灵活性有限。相对而言，基于群体智能的涌现行为能够在复杂环境中展现出更高的适应性，但其行为边界和安全性难以严格验证。
因此，在工程可落地的多机系统中，往往采用两者结合的方式，即在规则框架内引入一定程度的自适应机制，以在可控性与灵活性之间取得平衡。
本章小结
本章从扩展视角讨论了多机系统与更高层智能在自主飞行领域中的发展方向。可以看到，多机协同并非单机能力的简单扩展，而是对系统架构、通信机制和安全策略提出了更高要求。在工程实践中，将其视为能力上限而非基础前提，有助于在系统复杂度和可控性之间保持合理平衡。
10. 自主飞行系统的能力边界
在前述章节中，自主飞行系统的各个关键组成部分已被逐一展开，从环境感知、状态估计到规划、避障、安全机制，再到学习型方法与多机扩展，构成了一条相对完整的工程技术链路。然而，当这些模块被组合为一个真实运行的系统时，一个不可回避的问题随之浮现：在当前技术条件下，自主飞行系统究竟能够做到什么，又在哪些方面仍然存在明确边界。
本章并不试图给出乐观的技术展望，而是从工程实践的角度，对自主飞行系统的现实能力进行反思性总结。这种反思并非否定已有成果，而是为系统设计和应用提供更加理性的预期基础。
10.1 当前技术条件下能够实现的能力
在明确约束条件和应用场景的前提下，自主飞行系统已经能够在相当范围内稳定运行。对于单机平台而言，在环境结构相对清晰、感知条件可控的场景中，实现自主起降、路径跟随、局部避障和任务执行已具备较高的工程成熟度。
在这些场景下，自主飞行系统的优势主要体现在持续性和一致性。系统能够在较长时间内保持稳定行为，不受操作者疲劳或主观判断波动的影响。这种能力使其在巡检、测绘和重复性任务中具有明显价值。
值得注意的是，这些能力的实现高度依赖于对系统工作边界的清晰界定。一旦超出预期环境条件或运行假设，系统性能往往会迅速下降。因此，自主飞行的“可行性”始终与应用场景紧密绑定。
10.2 无法回避的不确定性与风险来源
尽管技术不断进步，自主飞行系统仍然面临多种根本性不确定性。其中最核心的不确定性来源于环境的不可预测性和感知信息的不完备性。真实世界中存在大量难以建模的因素，例如动态障碍、复杂光照变化以及传感器退化，这些因素很难通过单一技术手段彻底消除。
此外，系统内部的不确定性同样不容忽视。状态估计误差的累积、规划决策的近似性以及学习型模块的泛化能力限制，都可能在特定条件下触发非预期行为。即便系统在绝大多数情况下表现稳定，也无法保证在所有场景中都做出“正确”决策。
从工程角度看，承认这些不确定性的存在，比试图掩盖或忽略它们更为重要。只有在设计阶段就将不确定性视为常态，安全机制和降级策略才能真正发挥作用。
10.3 对未来自主飞行发展的理性判断
展望未来，自主飞行系统的发展并不取决于某一单项技术的突破，而更多依赖于系统工程能力的持续提升。感知、计算和算法的进步无疑将不断扩展系统能力边界，但这种扩展更可能是渐进式的，而非颠覆式的。
在可预见的阶段内，完全脱离约束条件、无需人工干预的通用自主飞行仍然难以实现。更为现实的发展路径，是在明确场景假设和安全边界的基础上，不断提高系统在特定任务中的可靠性和智能水平。
从这一角度看，自主飞行并不是追求“替代人类决策”，而是通过工程化手段，将可重复、可验证的决策过程交由系统完成。这种定位有助于在技术创新与安全责任之间保持平衡，也是自主飞行系统能够持续落地的重要前提。
本章小结
本章从反思角度总结了自主飞行系统在当前技术条件下的能力边界与现实约束。可以看到，自主飞行并非一个无限扩展的技术概念，而是一项高度依赖工程假设和系统设计的综合能力。清晰认识其优势与局限，不仅有助于构建更可靠的系统，也为未来技术发展提供了更加稳健的方向指引。
结语：工程理性之上的自主飞行
在完整回顾自主飞行系统的感知、状态估计、规划、避障、系统架构、安全机制以及智能扩展之后，可以看到，自主飞行并不是由某一个“关键算法”或“核心模块”所决定的能力，而是一项高度系统化的工程成果。其可靠性来源于多层次设计之间的相互制约与补偿，而非单点性能的极致追求。
从工程实践的角度看，自主飞行系统的价值不在于展示技术的先进程度，而在于其行为是否可预测、可验证、可交付。感知的不完美、模型的不精确以及环境的不确定性，决定了任何自主飞行系统都必须以安全和稳定为首要目标。在这一前提下，规划、学习和多机协同等能力的引入，才具有现实意义。
同时也应看到，自主飞行的发展并非线性过程。每一次能力扩展，都会引入新的复杂性和风险，对系统架构和安全机制提出更高要求。因此，保持工程理性、明确能力边界、循序渐进地推进系统复杂度，是自主飞行技术能够持续落地的关键。
综上所述，自主飞行并不是对“完全智能”的追逐，而是对“可控智能”的工程实现。在可预见的未来，这种以系统工程为核心、以安全和可靠性为约束的发展路径，将仍然是自主飞行技术演进的主线。
