1. 飞控结构与数据流

飞控系统（Flight Controller, FC）是无人机的“大脑”，负责接收传感器信息、进行状态估计、计算控制量，并最终驱动电机或舵机执行动作。要理解一台无人机如何保持稳定飞行，我们首先要弄清楚飞控的内部结构组成与数据流动路径。

1.1 模块组成：从“感知”到“执行”

一个典型的飞控系统由四大核心模块构成，每个模块既有明确的功能分工，又通过标准化接口实现数据协作。

模块 主要组成 作用 典型接口
主控单元（MCU） 主处理器、存储器、定时器、DMA控制器 执行飞行算法、任务调度、状态估计与控制输出 SPI、I²C、UART、CAN、PWM、ADC
传感器模块 IMU（陀螺仪+加速度计）、气压计、磁力计、GPS 获取姿态、速度、高度、方位与位置信息 SPI（IMU）、I²C（气压计/磁力计）、UART/CAN（GPS）
通信模块 遥控接收机、数传模块（地面站通信） 人机交互：接收飞行命令、上传遥测数据 UART、CAN、无线链路
执行器模块 电调（ESC）、舵机 根据控制信号执行推力或舵面动作，实现飞行姿态调整 PWM、DShot、CAN

飞控系统从结构上可以理解为“感知—决策—执行”的闭环系统。传感器负责“观察世界”，主控负责“决策”，执行器则负责“行动”。通信模块贯穿其中，维持与操作者或上位机的双向联系。

1.2 信号流描述：无人机如何“思考与行动”

飞控内部的数据流是一条完整的控制闭环。可以概括为：传感器采集 → 主控计算 → 控制信号输出 → 执行机构动作。这一链路必须在毫秒级内完成，且周期稳定、时延可控。下面从工程角度分步解析。

1.2.1 信号类型与特征

在深入数据流之前，首先要理解飞控系统中信号的物理形态。不同模块间传输的数据既有逻辑差异，也体现为电气层面的信号特性。按传输方式可分为三类：

  1. 模拟信号（Analog Signal）
    以连续电压或电流表示物理量，如电池电压、气压计输出；响应快但易受噪声干扰；需经 ADC（模数转换器） 采样转换为数字量后才能处理。
  2. 数字信号（Digital Signal）
    采用离散逻辑电平（高/低）编码，通过 I²C、SPI、UART、CAN 等总线传输，抗干扰能力强，适合中高速通信。是飞控主控与传感器、外设通信的主要形式。
  3. PWM 控制信号（Pulse Width Modulation）
    以脉冲宽度的占空比表达控制量，用于电调（ESC）或舵机控制；典型输出频率为 50–400 Hz；对定时精度要求极高，是“算法结果转化为动作”的最终输出形式。

这三类信号构成飞控系统的物理通信层：模拟信号用于感知，数字信号用于传输，PWM 信号用于执行。 主控通过 ADC（模数转换器）、定时器和通信外设统一管理这些信号，实现从采样、计算到控制输出的完整闭环。

1.2.2 传感器采集阶段

各类传感器通过不同总线与主控相连：

  • IMU（惯性测量单元）：通过 SPI + DMA 高速传输，采样频率可达 1 kHz 以上，是姿态估计的核心输入；
  • 气压计、磁力计：多使用 I²C 接口，数据速率较低（约 100 Hz），用于辅助高度和航向估计；
  • GPS 模块：通过 UART 或 CAN 接口通信，更新率一般为 5–20 Hz；
  • 电压、电流传感器：输出模拟信号，经 ADC 转换后用于功率与电池监控。

在工程实践中，为了避免主控被频繁中断，传感器数据的传输通常采用 DMA（Direct Memory Access） 方式：数据直接写入内存缓冲区，等 DMA 把整批数据准备好、触发“完成中断”时， CPU才会处理结果，这样可以显著降低抖动和计算负担。

1.2.3 主控计算阶段

主控单元（MCU）是飞控的核心处理平台，负责完成以下任务：

  1. 数据预处理与时间同步：对传感器数据进行滤波、去偏置、坐标对齐，并根据统一时钟打上时间戳；
  2. 状态估计（State Estimation）：通过算法（如互补滤波或 EKF）融合 IMU、气压计、磁力计、GPS 的信息，得到飞行器的姿态、速度与位置；
  3. 控制律计算：依据目标姿态或位置，计算所需的力矩与推力输出；
  4. 任务调度（RTOS）：飞控通常运行在实时操作系统（RTOS） 上，各任务按优先级定期执行，确保控制周期稳定（如 1 kHz 姿态环、100 Hz 位置环、10 Hz 通信任务）。

在任务调度层面，RTOS 提供精确的周期触发与优先级管理，而 DMA 负责底层数据搬运，两者协同可保证高频实时任务不被通信或日志等低优先任务打断。

举例：
IMU 以 1 kHz 采样率通过 SPI 接口输出数据，由 DMA 自动搬运至缓存；
RTOS 以 1 kHz 控制循环频率调度姿态控制任务，从缓存中读取最新有效样本并执行角速度环 PID 计算；
控制量经 PWM（400–500 Hz）或 DShot（最高 1200 Hz）协议发送至电调（ESC），驱动电机执行响应。

整个环路时延通常控制在 2 ms 以内，抖动（jitter）小于 0.5 ms，即可实现稳定悬停。

1.2.4 控制信号输出阶段

主控根据计算结果，将控制量转化为电机或舵机的可执行信号：

  • PWM 信号：传统方式，通过定时器输出，占空比对应推力大小；
  • DShot 协议：数字化 PWM，抗干扰能力强，带 CRC 校验；
  • CAN 总线驱动：用于大型或高可靠性平台，可实现多执行器同步控制与状态回传。

信号输出要求精确同步、无阻塞，故控制任务通常直接由定时器中断触发，确保固定控制周期。

1.2.5 执行机构动作阶段

电调（ESC）接收控制信号后，调节电机电流，实现转速变化；舵机则改变舵面角度。所有执行器共同作用，使无人机在三个轴向（滚转、俯仰、偏航）上保持平衡或完成机动。飞控此时会持续监测反馈（如电机转速、供电电压等），并记录日志，用于飞行稳定性评估与后期分析。

1.3 数据流与任务流的协同

在软件实现层面，飞控的数据处理可视为两条并行但紧密协作的主线：

  1. 数据流（Data Flow）：传感器数据通过 DMA → 缓存 → 估计 → 控制 → 输出的闭环路径；
  2. 任务流（Task Flow）：由 RTOS 管理，按优先级定时调度各个功能任务。

两者协同可形成如下层次结构：

层级 主要内容 周期频率 优先级
快速控制层 IMU采样、状态估计、姿态控制、PWM输出 500–1000 Hz 高
慢速任务层 GPS更新、高度控制、通信交互、日志记录 10–100 Hz 中
后台服务层 参数管理、系统监测、故障检测 1–10 Hz 低

这种分层设计保证了关键控制环的实时性，同时让通信、记录等后台任务不会干扰飞行稳定。

1.4 工程思考与实践建议

飞控系统属于高实时性、强耦合的嵌入式控制系统。理论模型可指导设计，但真正决定无人机能否稳定、安全运行的，是工程实现的细节。下面我们从时间、数据、任务与安全四方面总结飞控开发的核心原则。

1.4.1 统一时间基准

多传感器的采样频率与通信延迟各不相同，若无统一时基，融合结果将出现时间错位，导致姿态抖动或漂移。飞控应以 MCU 的高精度定时器或独立时钟为全系统时间基准，传感器采样后立即打上时间戳。外部时钟（如 GPS）可用于周期漂移校正，异步量测通过插值或延迟补偿对齐。时间一致性是高精度状态估计的前提。

1.4.2 DMA 与中断最小化

IMU 等高频数据流应通过 DMA 自动搬运至缓存，CPU 只处理算法计算。中断仅用于通知数据到达，不执行逻辑运算。常用“双缓冲”结构避免读写冲突；关键传感器应独占高速总线。DMA 负责“搬数据”，CPU 专注“算控制”，两者分工清晰可确保系统高效稳定。

1.4.3 RTOS 优先级分层

实时操作系统的任务优先级直接决定系统响应确定性。姿态控制与 IMU 采样属硬实时任务，应最高优先级；状态估计和位置控制次之；通信与日志位于低优先级异步执行。RTOS 调度应由硬件定时器驱动，任务间尽量以环形缓冲或消息队列通信，避免互斥锁阻塞。定期监控任务周期与堆栈余量，可防止过载或死锁。

优先级 任务类别 典型频率 说明
高 姿态控制环、IMU采样 500–1000 Hz 影响飞行稳定性
中 状态估计、位置控制 100–500 Hz 可容忍少量延迟
低 通信、日志、监控 1–100 Hz 后台任务，异步执行

1.4.4 防护与冗余设计

飞控需具备自检测与自恢复能力，防止局部故障扩散。

  • 看门狗：硬件监测系统运行，超时自动复位。
  • 任务健康监测：周期异常触发保护模式（如降推、返航）。
  • 飞行日志：异步记录传感器与控制数据，支持回溯。
  • 冗余与降级：关键传感器双路设计，电压过低时自动限推。

这些机制构成飞控的安全底线，使系统在异常环境下仍保持可控与可追溯。

小结
本章从系统架构的角度，梳理了飞控的主要模块与信号流动路径。可以看到，无人机的“思考过程”实质上是一次高速的数据闭环：传感器感知环境 → 主控计算姿态与控制量 → 执行器响应指令 → 实际动作反馈至传感器。
这一链路的时延、抖动与可靠性，直接决定了飞控的性能与飞行稳定性。在此基础上，下面我们将进一步深入——解析主控与通信接口的实现，探讨如何通过硬件总线（SPI、I²C、UART、CAN）和任务架构，使数据流在实时性与可扩展性之间取得工程上的最佳平衡。

2. 主控芯片与总线

飞控系统的性能与可靠性，取决于两个关键部分：主控芯片的计算能力和通信总线的设计效率。主控芯片负责完成传感器数据融合、姿态控制和任务调度，是系统的“大脑”；而通信总线则承担各模块之间的数据传输，是飞控的“神经网络”。二者的合理搭配，决定了一台无人机在空中的反应速度与稳定性。

2.1 主控芯片特性

当前主流飞控系统普遍采用 STM32 系列微控制器（MCU），其中以 F4、F7、H7 三大系列最为常见。它们在性能、架构和功能上各有侧重，几乎构成了从入门级到高性能飞控的完整梯度。

2.1.1 系列特征与性能差异

特性 STM32F4 STM32F7 STM32H7
CPU 内核 Cortex-M4 Cortex-M7 Cortex-M7 双核（部分型号）
主频范围 168–180 MHz 216–240 MHz 400–480 MHz
浮点运算单元 单精度 FPU 单精度 FPU 双精度 FPU
缓存架构 无 Cache 指令/数据 Cache I/D Cache + TCM + AXI 总线
内存访问 AHB 总线 AHB/AXI 混合 全 AXI 总线，支持外部 SDRAM
DMA 通道 单 DMA 控制器 双 DMA 控制器 多总线 DMA，可并行搬运
典型应用 入门级飞控（Pixhawk 1） 中端飞控（Pixhawk 4） 高端飞控（Cube Orange、Pixhawk 6）

从架构上看，性能的提升不仅体现在主频增加，更在于数据通路与并行能力的增强。H7 系列通过 AXI 总线 可实现多主控访问，使 CPU、DMA、外设可同时操作内存；双精度 FPU 提升了数值计算精度，适合高动态姿态估计与路径规划任务；而 TCM（Tightly Coupled Memory） 和缓存机制的引入，使常用代码与数据能够高速访问，显著降低延迟。

2.1.2 主控选型的工程考虑

在实际设计中，主控芯片的选择应基于任务复杂度、实时性需求与系统资源配置。

  • 对于轻型无人机或教育级飞控，F4 系列已经能满足 400–800 Hz 的姿态控制环；
  • 中高端系统，如垂直起降复合翼或载荷平台，通常采用 F7 芯片，以支持多传感器融合与更复杂的任务管理；
  • 而对于专业级飞控系统则倾向使用 H7，利用其更高的算力与内存带宽，为视觉导航、SLAM 等高级算法提供计算支撑。

在工程实现中，还需关注以下几点：

  1. CPU 负载率：应保持在 60% 以下，留出异常与中断处理裕量；
  2. DMA 通道规划：需确保高频传感器（如 IMU）独占高速通道；
  3. 时钟与中断管理：保证传感器采样、控制输出与主循环周期同步。

2.2 通信总线原理

通信总线是飞控中连接主控与各类外设的“数据动脉”。不同总线在速率、可靠性和实现复杂度上各不相同，需根据设备特性合理分配。下面将介绍几种在飞控系统中最常用的总线形式。

2.2.1 I²C 总线

I²C 是一种双线制串行总线，由时钟线（SCL）和数据线（SDA）组成。它结构简单、接口成本低，适合中低速外设。但由于多设备共用总线，抗干扰能力较弱，不宜用于高频关键任务。
典型应用： 气压计、磁力计、温度传感器等。
建议速率： 400 kHz（Fast Mode）或 1 MHz（Fast Mode+）。
设计要点：

  • 设备数量不宜过多，避免总线拥堵；
  • 线缆应短且具备良好屏蔽；
  • 建议分总线管理关键传感器与辅助设备。

2.2.2 SPI 总线

SPI 是主从同步通信方式，具有独立的时钟信号。它数据率高（可达数十 MHz），支持 DMA 连续传输，是飞控中最核心的高速数据通道。
典型应用： IMU、陀螺仪、高速 ADC。
优点： 高速、延迟低、可全双工通信。
注意事项：

  • 每个从设备需要独立的片选线（CS），连线数量较多；
  • 信号线应保持等长，必要时加终端电阻以减少反射；
  • 关键传感器（IMU）应尽量独占一条 SPI 总线。

2.2.3 UART 串口

UART 是异步通信接口，不依赖独立时钟，通信距离较长，硬件成本低。其速率可根据设备设置灵活调整，是飞控与外部设备交互的常用接口。
典型应用： GPS 模块、遥控接收机（SBUS/CRSF）、数传模块等。
常用波特率： 115200–921600 bps。
设计建议：

  • 启用 DMA 接收，避免高波特率下 CPU 轮询；
  • 设置足够的环形缓冲区，防止数据溢出；
  • 对 GPS、数传等设备，需考虑数据延迟对融合的影响。

2.2.4 CAN 总线

CAN（Controller Area Network）是工业级高可靠通信协议，采用差分信号传输，具备自动仲裁与错误检测机制。其抗干扰能力强，支持多节点通信，特别适合任务关键型系统。
典型应用： 智能电调（CAN-ESC）、舵机、载荷模块、扩展控制器。
优点： 抗干扰强、可靠性高、支持多设备并行。
特点： 即使一条设备线异常，也不会影响总线整体通信。
在新一代飞控中，CAN 与 DShot 共同成为高可靠执行器接口方案。  需注意，若节点持续发送错误帧，CAN 控制器会进入“总线关闭”状态，从而暂时中断通信。

2.2.5 USB 接口

USB 主要用于地面调试、固件下载和数据传输。虽然具备高速通信能力（12–480 Mbps），但其复杂的协议栈和较高的功耗，使其在飞行中通常处于关闭状态。在地面操作时，USB 仍是最方便的调试与更新接口。

2.3 飞控常用接口实例

不同设备的通信方式直接影响飞控的数据流架构。下表给出常见设备与接口类型的对应关系：

设备 接口类型 用途说明
IMU SPI 高频姿态数据采样（1 kHz 以上）
GPS UART 提供位置、速度、时间信息
气压计 I²C 测量高度与气压变化
电调（ESC） PWM / DShot / CAN 推力与电机转速控制
遥控接收机 SBUS / CRSF（UART） 接收飞行员输入命令

小结
在系统设计中，主控需同时管理多条总线。应优先保障高速链路（如 IMU SPI）的实时性，同时通过任务优先级与 DMA 通道划分，确保低速外设不会影响主控周期。这种分层式的接口管理结构，能显著提高系统的可靠性与可扩展性。

主控芯片决定了飞控的计算能力和算法上限，而总线架构决定了数据在系统中的流动效率。良好的主控与总线设计，就像“高速神经系统”，让无人机在复杂环境中依旧能迅速响应、稳定控制。在完成数据与指令传输之后，另一个重要的环节是电能与信号的稳定性。接下来我们将进一步探讨飞控的供电系统与抗干扰设计——即如何在电气与电磁层面确保飞控的可靠运行，使整个系统“稳得住、飞得稳”。

3. 电源与EMI设计

稳定可靠的电源系统是飞控硬件设计的基础。无论算法多么先进，若电源波动或噪声干扰严重，传感器数据都会失真，控制输出也将受到影响。因此，电源管理与电磁干扰（EMI）控制是飞控系统中最具“工程含量”的部分之一。下面我们将从电源隔离与稳压、EMI 抑制与防护两方面，介绍设计要点与常见问题，帮助读者理解“稳定供电”背后的电气逻辑。

3.1 电源隔离与稳压

飞控系统内部同时存在高功率执行器与高精度传感器。电机与电调在工作时产生强烈的电流脉动与电磁噪声，而姿态传感器、气压计、磁力计等又极易受干扰。要保证系统可靠运行，必须在硬件设计上实现电源的分级稳压与电气隔离。

3.1.1 模拟与数字电源分离

在飞控电路中，通常将电源分为以下几类：

  • 主电源（Battery / VBAT）：直接来自电池或电调 BEC，电压范围一般为 11.1–22.2 V（3–6 S 锂电）；
  • 逻辑电源（5 V / 3.3 V）：供给主控 MCU、传感器、通信模块；
  • 执行电源（5 V / 12 V / VBAT）：驱动电调、舵机、LED、云台等；
  • 模拟电源（3.3 V_A）：专用于高精度模拟电路，如 IMU、气压计、ADC 采样模块。

关键原则是：数字与模拟电源分离供电，信号只在单点相连。 也就是说，模拟电路和数字电路在 PCB 上应拥有各自独立的电源与地平面，仅在主控附近通过磁珠或电阻连接。这样可以防止高速数字信号的开关噪声沿地线传播至模拟测量通道，避免引入额外误差。

3.1.2 稳压与电源分级设计

不同芯片对电压精度与纹波容忍度要求不同。例如：

  • MPU6050 等惯性传感器通常要求 3.3 V ±5%；
  • MCU 主控对电压变化相对宽容，但对瞬态跌落敏感；
  • 无线数传与 GPS 模块则需 稳压与低噪声电源，以维持信号质量。

常见稳压方式如下：

类型 优点 缺点 典型用途
LDO 线性稳压 噪声低、输出纯净 效率较低、发热较大 模拟/传感器电源
DC-DC 降压（Buck） 效率高、输出电流大 开关噪声较高 主控与执行电源

通常的设计策略是：高功率电路使用 DC-DC 提供主电压，再通过 LDO 二次稳压，获得纯净的 3.3 V 模拟电源。

例如，电池 → 降压芯片 (5 V DC-DC) → LDO 稳压 (3.3 V) → IMU / 气压计。这种“双级稳压”结构可以有效隔离电机或电调带来的高频脉动，显著改善传感器测量稳定性。

3.1.3 滤波与铁氧体磁珠的应用

在电源路径中，LC 滤波器和铁氧体磁珠（Ferrite Bead） 是抑制噪声的常用元件：

  • LC 滤波：由电感（L）与电容（C）组成，用于削弱高频纹波。常在 DC-DC 输出或传感器电源入口处使用；
  • 铁氧体磁珠：等效为频率相关的电阻，低频时阻抗小，高频时阻抗大，可抑制电源线上高频尖峰信号；
  • 去耦电容（Decoupling Capacitor）：靠近芯片电源引脚布置，容量一般 0.1 μF 与 10 μF 组合使用，用于提供瞬时电流补偿。

一个良好的电源布局应遵循以下顺序：电池 → DC-DC → LC 滤波 → LDO → 铁氧体磁珠 → 传感器或模拟电路。这种层层衰减的结构，能有效降低电源噪声在系统中的传导路径。注意电源回流路径的完整性：磁珠与电感应靠近噪声源放置，LDO 的地线回流应短且与模拟地单点耦合，以防形成地回路。

3.2 EMI 抑制与防护

3.2.1 EMI 的来源

EMI（Electromagnetic Interference，电磁干扰）在飞控系统中主要来自三个方面：

  1. 电机与电调（ESC）：换向过程产生的电流尖峰与高频开关噪声；
  2. DC-DC 开关电源：高速开关管的导通与截止会产生辐射与传导干扰；
  3. 通信总线与长线缆：高速信号反射、地线电位差引起的串扰。

这些干扰会通过导线耦合或空间辐射进入敏感电路，影响 IMU、磁力计及 GPS 的测量精度。

3.2.2 常见抑制方法

EMI 抑制的目标不是“消除”，而是在系统层面将干扰降低到可接受范围内。常用措施包括：

  1. 地线分区与单点连接
    模拟地与数字地在 PCB 上应分区布线，仅在电源入口处通过电阻或磁珠连接，形成单一电流回路，避免环流噪声。
  2. 信号线布局与屏蔽
    高频线（如 SPI、PWM）应走内层或加地线护卫；对敏感信号线（如磁力计、GPS）可采用屏蔽线或双绞线，减少外部感应干扰。
  3. 共模电感与滤波器
    在电源入口或长线接口处加入共模电感，可抑制差模与共模噪声；对外部连接口（如 CAN、UART）可加 TVS 管与 RC 滤波，以防静电与浪涌。
  4. 机体屏蔽与布线优化
    飞控板与电调分开布置，避免电机相线与信号线平行，GPS 天线应远离高频干扰源（如 DC-DC 与天线线圈）。

3.2.3 典型设计误区

在实践中，许多飞控问题并非算法错误，而是电磁设计疏忽造成的。常见误区包括：

  • 地环路问题：多点接地导致回流路径不确定，干扰电流流经敏感电路；
  • 信号线交叉：高速信号与模拟测量线交叉走线，引入感应噪声；
  • 电源滤波不足：直接用 DC-DC 输出供传感器，导致数据漂移或陀螺零偏波动；
  • 屏蔽层接地不当：屏蔽层悬空或双端接地反而形成干扰天线。

稳定的供电与良好的电磁环境，是飞控高精度测量与控制的基础。从系统角度看，电源完整性（Power Integrity） 与 电磁兼容性（EMC） 的优化，和算法性能同等重要。只有在干净的电气环境中，传感器才能输出真实数据，控制环才能维持稳定响应。
下面章节将进一步讨论结构布局与抗振设计，即如何在物理结构层面优化电气布局与惯性特性，使飞控系统在复杂环境中依旧可靠工作。

4. 传感器原理与误差

传感器是飞控系统的“感官”，它们负责感知无人机的姿态、速度、高度和位置，是实现自主飞行与稳定控制的前提。如果主控是“大脑”，通信总线是“神经网络”，那么传感器就是“大脑的眼睛与耳朵”。下面将说说飞控中常用传感器的原理、误差来源及校准方法，来帮助理解数据从物理量到数字信号的转换过程，以及其中可能产生的偏差。

4.1 主要传感器

飞控中常见的传感器可分为四类：惯性传感器（IMU）、气压计、磁力计和 GPS。它们分别对应姿态、速度、高度和绝对位置的测量，是飞控信息融合的四大支柱。

4.1.1 IMU（惯性测量单元）

IMU（Inertial Measurement Unit）通常由三轴陀螺仪与三轴加速度计组成，部分高端型号还包含温度补偿与自检功能。

  • 陀螺仪：测量角速度，反映机体姿态变化速率
  • 加速度计：测量无人机相对于惯性系的线加速度（包括重力分量）

IMU 数据经积分可得到姿态与速度信息，但由于存在累积误差，长期使用会产生漂移。因此，IMU 常与气压计、磁力计、GPS 等外部传感器配合使用，以实现数据融合与误差修正。IMU 的采样频率通常在 1–10 kHz 之间，是飞控系统中数据流量最大的传感源。其安装位置应尽量靠近无人机重心，以减少结构振动和角速度偏差。

4.1.2 气压计（Barometer）

气压计利用大气压随高度变化的规律来估算飞行高度。在飞控中，常用的是MEMS 型气压计，通过检测压力变化计算出相对高度。测量原理：$h = \frac{RT}{Mg} \ln{\frac{P_0}{P}}$，其中 $P$ 为当前气压，$P_0$ 为基准气压。优点是结构简单、功耗低、分辨率高（可达厘米级）。缺点是易受温度、气流及电磁干扰影响，需要滤波与温度补偿。

气压计的高度数据相对稳定，但响应较慢，常用于长期高度修正，而非快速姿态控制。

4.1.3 磁力计（Magnetometer）

磁力计用于测量地磁场方向，为飞控提供航向参考。通过三轴磁传感器测得磁场向量，可计算无人机相对于地理北方的偏航角。磁力计可分为：

  • 板载式磁力计：安装在主控板上，布线简洁，但易受电流干扰；
  • 外置磁力计：安装在远离电机与电源的机臂或支架上，抗干扰性更好。

由于磁场环境复杂，磁力计数据常需进行软铁与硬铁校正，以消除结构和电流对磁场的畸变。

4.1.4 GPS（全球定位系统）

GPS 提供绝对位置、地速和时间基准，是飞控实现自主导航、返航和路径控制的关键传感器。在现代飞控中，常见的模块包括 u-blox 系列（如 M8N、F9P），支持多星座定位（GPS、GLONASS、Galileo）。其精度通常为：

  • 单点定位：±2–3 m；
  • SBAS（卫星增强）：±1 m；
  • RTK（实时差分定位）：厘米级。

GPS 的更新率一般为 5–20 Hz，虽然频率低于 IMU，但其绝对定位特性能有效纠正惯性漂移。飞控系统常通过传感器融合算法（如 EKF） 将 GPS 与 IMU 数据结合，以获得稳定、连续的导航解。

4.2 传感器误差模型

传感器测量误差是客观存在的。这些误差可分为系统性误差（如偏置、比例误差）和随机性误差（如噪声、漂移）。理解误差来源是后续标定与滤波的前提。

4.2.1 常见误差类型

误差类型 含义 表现形式 可否校正
偏置误差（Bias） 零点偏移，静止时输出不为零 加速度计/陀螺仪输出偏移 通过静态标定可校正
比例误差（Scale Factor） 输出与实际值不成正比 量程增益偏差 可通过标定修正
漂移（Drift） 随时间变化的慢速偏移 陀螺积分误差累积 难完全消除，需融合补偿
随机噪声（Noise） 短时间随机波动 信号抖动、不稳定 通过滤波可减小影响

这些误差通常会随时间积累。例如，陀螺仪的角速度偏置在积分后导致姿态角逐渐偏离真实值，这也是为什么仅依靠 IMU 无法长期维持稳定姿态的原因。

4.2.2 误差累积特性

误差的积累可用“漂移曲线”来描述，对于加速度计，噪声积分一次后成为速度误差，对于陀螺仪，噪声积分两次后导致角度漂移。若无外部修正，累计误差将随时间近似呈线性或平方级增长。

这类累积误差的存在，使得飞控必须依赖多传感器融合（如磁力计、GPS）来持续校正惯性漂移。

4.2.3 IMU 标定方法

为了减少系统性误差，IMU 必须在出厂或使用前进行标定。常见的两种标定方法包括：

  1. 静态零偏标定
    将无人机置于静止状态，采集陀螺仪与加速度计静态输出，计算平均值作为零偏并存储。
  2. 六面体标定法（Six-position Calibration）
    将 IMU 分别放置在六个方向（±X、±Y、±Z），利用重力向量在不同方向的测量结果，计算比例系数与正交误差矩阵，实现三轴校正。

标定后的 IMU 输出可将原始误差降低一个数量级，是飞控姿态估计精度提升的关键步骤。

4.3 典型传感器比较

下表列举了几款常用于无人机飞控系统的典型惯性传感器：

型号 精度等级 采样率 接口类型 主要特性
MPU6050 中低 1 kHz I²C 经济型传感器，适合教育和入门级飞控
ICM42688 高 10 kHz SPI 高速采样、低噪声，主流中高端飞控方案
BMI088 高 2 kHz SPI 双芯片结构，抗震设计，适合高振动环境

小结
不同型号的传感器在灵敏度、噪声密度和抗振性能上差异明显。选择时应根据无人机的结构特性、控制频率及任务场景综合考虑。例如，多旋翼飞行器对抗振与响应速度要求更高，而固定翼平台则更看重温漂稳定性与长期一致性。

传感器是飞控系统获取世界信息的入口。理解它们的原理与误差特性，是进行滤波、融合与控制算法设计的前提。无论是 IMU 的零偏漂移，还是气压计的温漂噪声，只有通过恰当的建模与标定，才能让后续的滤波器和状态估计算法在真实数据上稳定运行。接下来我们将进一步讨论传感器数据滤波与融合算法，即飞控系统如何在不完美的测量数据中提取稳定、可信的飞行状态估计。

5. 数据滤波与融合算法

传感器测量是飞控系统的“感知基础”，但这些原始数据往往混杂着噪声、漂移与延迟。要让飞控“真正理解自己在空中的姿态”，就必须对这些数据进行滤波与融合处理。这一过程的目标，不是追求单一传感器的精度，而是让多个信息源协同补偿误差，形成一个稳定、可信的状态估计结果。下面我们将从滤波原理、典型算法与姿态融合流程三个方面，系统阐述飞控数据处理的核心思想。

5.1 滤波算法概述

滤波的目的，是在信号中保留有用信息、抑制无用成分。在飞控系统中，不同传感器对频率的敏感程度不同：

  • 陀螺仪：响应快，能反映瞬时角速度变化，但会随时间漂移；
  • 加速度计：响应慢，但能提供姿态的长期参考；
  • 磁力计：提供航向参考，但易受干扰。

因此，姿态估计的本质就是将短期可靠的陀螺积分，与长期稳定的加速度和磁场方向进行融合。 这便是飞控滤波算法的核心思想。

5.1.1 低通与高通滤波

  • 低通滤波（Low-pass Filter）：
    保留低频成分，抑制高频噪声。常用于平滑加速度计和气压计信号。
  • 高通滤波（High-pass Filter）：
    保留快速变化成分，去除慢速漂移。常用于陀螺仪角速度信号，补偿低频飘移。

在飞控中，常通过互补滤波（Complementary Filter） 实现两者的动态平衡：高通陀螺仪、低通加速度计——“一快一慢”，相互补偿。

5.1.2 互补滤波的基本思想

互补滤波是一种计算量小、实时性强的姿态估计方法。其原理可以表示为：
$$\theta(t) = \alpha [\theta(t-\Delta t) + \omega \Delta t] + (1 - \alpha) \theta_{acc}$$
其中：

  • $\theta(t)$：当前估计角度；
  • $\omega$：陀螺角速度积分；
  • $\theta_{acc}$：加速度计计算的姿态；
  • $\alpha$：滤波权重（0～1之间）。

当 $\alpha$ 较大时，系统依赖陀螺积分（快速响应）；当 $\alpha$ 较小时，系统更依赖加速度方向（稳定但慢）。通过合理选择权重，可在响应速度与稳定性之间取得平衡。

5.2 三种常用姿态融合算法

在飞控系统中，常见的姿态融合算法包括互补滤波、Mahony 滤波器和扩展卡尔曼滤波器（EKF）。它们在精度与计算复杂度上各有侧重，适用于不同等级的飞控硬件平台。

算法类型 姿态精度 计算复杂度 适用场景 主要特点
互补滤波 中等 低 入门与中低速控制系统 实时性好，参数少，易调试
Mahony滤波 高 中 中高端飞控、四元数姿态解算 基于误差反馈的姿态估计
EKF（扩展卡尔曼） 很高 高 专业级飞控、导航融合 非线性系统估计，鲁棒性强

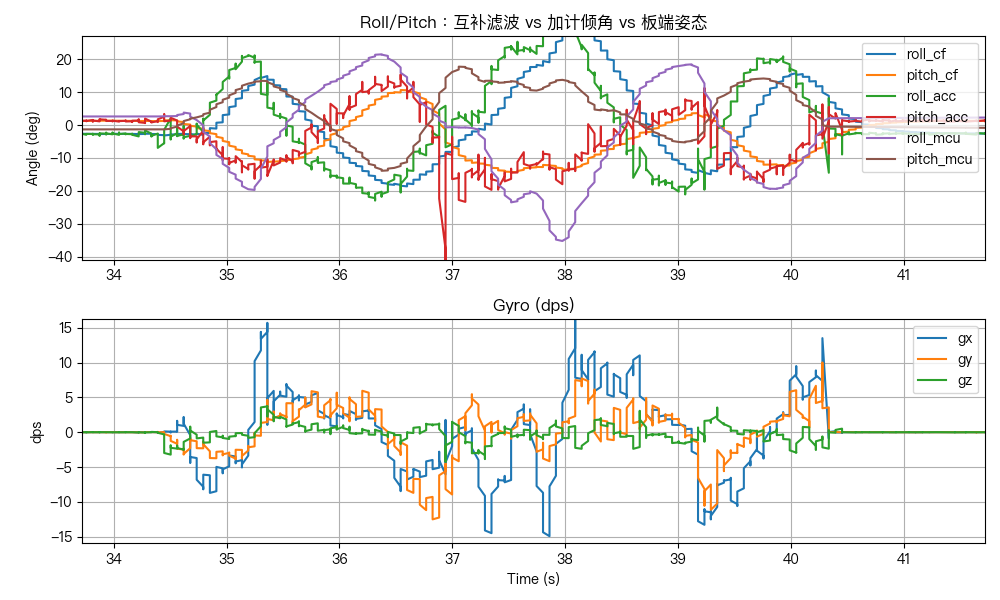

5.2.1 互补滤波：轻量级融合方案

互补滤波在结构上简单，计算效率高。通过高通陀螺与低通加速度的组合，可实现平滑、稳定的姿态估计。它不依赖复杂的矩阵运算，适合资源有限的 STM32F4/F7 飞控平台。其缺点是模型较粗糙，无法应对强机动或加速度干扰的情况。

5.2.2 Mahony 滤波：四元数姿态求解

Mahony 滤波是针对姿态解算提出的一种改进算法。它以四元数形式表示旋转状态，避免了欧拉角的万向节锁问题。该算法通过误差反馈控制，使加速度计与磁力计提供的方向信息逐步修正陀螺积分误差。其核心思想为：

  • 用陀螺积分预测姿态；
  • 比较预测方向与测量方向差异；
  • 利用误差反馈（PI 控制）校正四元数。

Mahony 滤波在实时性与精度之间取得良好平衡，常用于中高端飞控系统，是 PX4、Betaflight 等开源项目的主流姿态解算算法之一。

5.2.3 扩展卡尔曼滤波（EKF）：高精度融合核心

EKF 是一种用于非线性系统状态估计的递推算法，能够综合多传感器数据（IMU、气压计、磁力计、GPS 等），在存在噪声的情况下估计无人机的姿态、速度与位置。EKF 的基本流程包括：

  1. 预测阶段：根据系统动力学模型，利用上一时刻状态预测当前状态；
  2. 更新阶段：引入新的传感器观测，修正预测偏差；
  3. 协方差传播：计算不确定性变化，实现自适应加权。

EKF 的优势在于数学一致性与动态适应性，但计算量大，对主控算力要求高。在 STM32H7 或更高级平台上，可实现完整的九轴融合（姿态 + 速度 + 位置）估计。

5.3 姿态融合流程

姿态融合的实质，是将各类传感器的数据转化为一致的姿态表达形式（通常为四元数或欧拉角）。下图展示了典型的数据融合流程：

flowchart TD
    %% 传感器输入
    subgraph S[传感器]
      G[陀螺仪 ωx, ωy, ωz]
      A[加速度计 ax, ay, az]
      M[磁力计 mx, my, mz]
    end

    %% 处理流程
    GP[陀螺积分预测]
    DC[方向修正]
    FF[滤波融合]
    QU[四元数更新与归一化]
    OUT[输出姿态角 Roll, Pitch, Yaw]

    %% 连线
    G --> GP
    A --> DC
    M --> DC
    GP --> FF
    DC --> FF
    FF --> QU
    QU --> OUT

简要说明：

  1. 陀螺仪积分预测姿态变化；
  2. 加速度计提供重力方向参考，修正俯仰与横滚角；
  3. 磁力计提供地磁参考，修正偏航角；

最终通过滤波算法得到平滑的姿态角（Roll、Pitch、Yaw），这一融合过程通常以 500–1000 Hz 的频率实时运行，是飞控姿态控制的核心环节。

小结
滤波与融合算法让飞控系统“从原始信号中提炼现实”。从简单的互补滤波到复杂的 EKF，它们共同解决了传感器噪声与漂移问题，使无人机在动态环境下仍能稳定感知自身状态。算法的选择应与硬件能力、任务场景和实时性需求相匹配：

  • 轻量系统注重响应速度，适合互补或 Mahony 滤波；
  • 高端平台追求高精度定位与多源融合，更适合基于 EKF 的方案。

理解这些算法的思想，不仅能帮助我们调试姿态稳定环，还为后续的导航定位与轨迹控制算法打下基础。

6. 实操任务：读取IMU数据并滤波

前面我们系统介绍了飞控惯性测量单元（IMU）的组成原理、噪声特性与姿态滤波方法。本章将这些理论落实到实际工程中，通过 MiniFly 开发板与 Python 上位机脚本，实现“从传感器数据采集到姿态角估计与可视化”的完整闭环。

6.1 实验目标

本实验的目标是熟悉 IMU 数据采集与实时姿态解算的全流程，掌握从物理信号到姿态角计算的关键环节。具体目标如下：

  1. 实现 IMU 数据读取：通过 I²C 接口从 MPU6050 采集加速度与角速度数据；
  2. 编写互补滤波算法：融合加速度与陀螺仪信息，计算姿态角（Roll、Pitch）；
  3. 通过串口输出结果：以统一 ANO 协议发送姿态与原始 IMU 数据；
  4. 利用 Python 实时绘图：显示滤波效果、与飞控姿态对比，并导出数据进行分析。

通过本实验，我们将完整体验 IMU 姿态估计的工程闭环：物理测量 → 数据融合 → 串口传输 → 上位机解算与可视化。

6.2 实验平台与实现思路

实验采用上下两层架构：

层级 执行平台 功能 实现方式
底层（飞控端） MiniFly 主控板（STM32F4 系列） 实时采样 IMU、执行互补滤波、通过串口发送数据 固件内部的 imu.c、filter.c、data_transfer.c
上层（上位机端） PC / Mac（Python 环境） 解析 ANO 协议帧、实时绘图、导出 CSV 日志 minifly_step5_cf_plot_log.py 脚本

换句话说：MiniFly 主控相当于“信号采集 + 协议封装单元”，而 Python 上位机承担“解算 + 可视化 + 记录”任务。当前实验使用的 MiniFly 板载 MPU6050 为 I²C 接口，采样频率约 1 kHz。

graph LR
    subgraph MCU端 [MiniFly 飞控端 STM32]
        A[MPU6050 IMU传感器]
        B[IMU采样模块 imu.c]
        C[互补滤波算法 filter.c]
        D[数据打包与串口发送 data_transfer.c]
        A --> B --> C --> D
    end

    subgraph PC端 [上位机端 Python 环境]
        E[串口接收与解析
minifly_step5_cf_plot_log.py]
        F[实时绘图
Roll/Pitch vs 加计角 vs 板端姿态]
        G[CSV数据导出与分析]
        E --> F --> G
    end

    D -- ANO二进制帧
(0xAA 0xAA) --> E

6.2.1 坐标系与符号约定

为避免上位机与飞控姿态角方向不一致，必须明确坐标定义与旋转顺序：

坐标系 说明
机体系（Body Frame） X 向前、Y 向右、Z 向下（NED 右手坐标系）
惯性系（Earth Frame） X 北、Y 东、Z 地心方向（NED）
欧拉角旋转顺序 Yaw(Z) → Pitch(Y) → Roll(X)

姿态定义：

  • Roll（滚转角）：围绕 X 轴旋转（右倾为正）；
  • Pitch（俯仰角）：围绕 Y 轴旋转（机头上仰为正）；
  • Yaw（偏航角）：围绕 Z 轴旋转（顺时针为正）。

MiniFly 板端 state->attitude.roll 为右手系定义，上位机脚本中如发现方向相反，可执行一次符号修正：

1
2
roll_cf_deg = -roll_cf_deg   # 若与板端方向相反
pitch_cf_deg = -pitch_cf_deg

6.3 算法说明 / 实现原理（了解）

MiniFly 飞控的姿态解算使用 Mahony 风格的 6DoF 四元数姿态估计算法（PI反馈型互补滤波）。该算法基于 MPU6050 的加速度计与陀螺仪数据，融合两类传感器的优点：

  • 加速度计 提供低频重力方向（抗漂移）；
  • 陀螺仪 提供高频角速度变化（抗瞬时噪声）。

与传统“一阶互补滤波”（直接加权角度 α/1-α）不同，Mahony 通过：

  1. 在三维空间向量中计算“重力方向误差”；
  2. 用 PI 反馈（比例 + 积分） 修正陀螺漂移；
  3. 再用修正后的角速度积分四元数，得到连续稳定的姿态解算。

与传统互补滤波的关系

对比项 一阶互补滤波 Mahony PI型四元数滤波
表达形式 标量（Roll/Pitch） 向量 + 四元数
数学特征 加权融合 α/(1−α) 向量误差 + PI 反馈
稳定性 可能出现奇异点 姿态连续、无万向节锁
可扩展性 仅6DoF 可扩展到9DoF（加磁力计修正Yaw）
收敛速度 固定 α 可调 Kp/Ki 自适应
应用场景 简化姿态估计 飞控 / AHRS / IMU融合系统

以下为 sensfusion6.c 中的核心函数 imuUpdate()，带详细注释说明算法流程：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
void imuUpdate(Axis3f acc, Axis3f gyro, state_t *state, float dt)
{
    float normalise;
    float ex, ey, ez;            // 姿态误差
    float halfT = 0.5f * dt;     // 半步积分
    Axis3f tempacc = acc;

    // 1️⃣ 将陀螺仪角速度从度/秒转换为弧度/秒
    gyro.x *= DEG2RAD;
    gyro.y *= DEG2RAD;
    gyro.z *= DEG2RAD;

    // 2️⃣ 当加速度数据有效时，计算姿态误差
    if ((acc.x != 0.0f) || (acc.y != 0.0f) || (acc.z != 0.0f))
    {
        // 2.1 单位化加速度向量（即当前重力方向测量）
        normalise = invSqrt(acc.x*acc.x + acc.y*acc.y + acc.z*acc.z);
        acc.x *= normalise;
        acc.y *= normalise;
        acc.z *= normalise;

        // 2.2 当前姿态矩阵 rMat 推出的重力方向，与测量值做叉积得误差 e=(am × ae)
        ex = (acc.y * rMat[2][2] - acc.z * rMat[2][1]);
        ey = (acc.z * rMat[2][0] - acc.x * rMat[2][2]);
        ez = (acc.x * rMat[2][1] - acc.y * rMat[2][0]);

        // 若加速度模长偏离 1g 超过阈值，则降低加计信任度（避免机动时引入误差）
        float acc_norm = sqrtf(acc.x*acc.x + acc.y*acc.y + acc.z*acc.z);
        if (fabsf(acc_norm - 1.0f) > 0.2f) {
            ex *= 0.2f;  ey *= 0.2f;  ez *= 0.2f;   // 降低影响权重
        }

        // 2.3 误差积分项（积分Ki部分，用于补偿零漂）
        exInt += Ki * ex * dt;
        eyInt += Ki * ey * dt;
        ezInt += Ki * ez * dt;

        // 2.4 PI 反馈修正陀螺角速度
        gyro.x += Kp * ex + exInt;
        gyro.y += Kp * ey + eyInt;
        gyro.z += Kp * ez + ezInt;
    }

    // 3️⃣ 积分四元数（姿态更新）
    float q0Last = q0, q1Last = q1, q2Last = q2, q3Last = q3;
    q0 += (-q1Last * gyro.x - q2Last * gyro.y - q3Last * gyro.z) * halfT;
    q1 += ( q0Last * gyro.x + q2Last * gyro.z - q3Last * gyro.y) * halfT;
    q2 += ( q0Last * gyro.y - q1Last * gyro.z + q3Last * gyro.x) * halfT;
    q3 += ( q0Last * gyro.z + q1Last * gyro.y - q2Last * gyro.x) * halfT;

    // 4️⃣ 四元数归一化，保持单位长度
    normalise = invSqrt(q0*q0 + q1*q1 + q2*q2 + q3*q3);
    q0 *= normalise;
    q1 *= normalise;
    q2 *= normalise;
    q3 *= normalise;

    // 5️⃣ 更新旋转矩阵（rMat）
    imuComputeRotationMatrix();

    // 6️⃣ 由旋转矩阵计算欧拉角（Roll/Pitch/Yaw）
    state->attitude.pitch = -asinf(rMat[2][0]) * RAD2DEG;
    state->attitude.roll  = atan2f(rMat[2][1], rMat[2][2]) * RAD2DEG;
    state->attitude.yaw   = atan2f(rMat[1][0], rMat[0][0]) * RAD2DEG;
}
参数 作用 典型范围 调参建议
Kp 比例增益（响应速度） 0.2 – 0.8 动作剧烈降小、静态可稍大
Ki 积分增益（长期漂移抑制） 0.0005 – 0.005 初期可为0，确认静态稳定后开启
dt 采样周期 (s) 0.002–0.01 与传感器实际更新率一致

该算法属于 向量域互补滤波（Complementary in Vector Form）。在没有磁力计的情况下，它能提供稳定的 Roll/Pitch 姿态；若增加磁力计矢量，可通过相同 PI 结构扩展到 9DoF 完整姿态解算（Roll/Pitch/Yaw）。这种算法平衡了实时性、精度与计算量，是飞控 IMU 解算中的“黄金中间方案”。

Mahony 算法属于向量域互补滤波。若无磁力计输入，Yaw 会逐渐漂移，当前实验主要验证 Roll / Pitch 解算一致性。

6.4 实验操作（上位机端）

上位机脚本 minifly_step5_cf_plot_log.py 的主要功能如下：

  1. 串口通信：连接 /dev/tty.usbmodem…，波特率 500000；
  2. 数据同步与校验：解析 A 格式 ANO 帧（AA AA CMD LEN PAYLOAD SUM）；
  3. 实时互补滤波：根据 ax/ay/az 与 gx/gy/gz 计算 roll/pitch；
  4. 动态绘图与记录：使用 matplotlib 绘制双图窗口：
    • 上图：互补滤波角、加计倾角、板端姿态对比；
    • 下图：陀螺三轴角速度变化；
  5. CSV 自动导出：实验数据自动保存至 logs/minifly_log_YYYYMMDD_HHMMSS.csv。
    运行方式示例：
1
python minifly_step5_cf_plot_log.py --alpha 0.975 --bias-secs 3

6.5 实验结果与分析

下图展示了本实验中上位机脚本 minifly_step5_cf_plot_log.py 实时采集与解算的结果。图中上半部分为姿态角（Roll / Pitch）对比，下半部分为陀螺三轴角速度变化。

minifly_step5_cf_plot

图 6-1　互补滤波姿态估计与原始 IMU 数据对比

从图中可以观察到以下现象与结论：

  1. 滤波效果明显
    • 上位机互补滤波输出的姿态角（roll_cf, pitch_cf）曲线平滑连续，无明显漂移。
    • 加计倾角（roll_acc, pitch_acc）曲线抖动较大，体现出加速度信号对瞬时振动和噪声的敏感性。
    • 互补滤波能有效抑制高频抖动，并保持与真实姿态一致的趋势。
  2. 与板端姿态高度一致
    • 板端飞控发送的姿态角（roll_mcu, pitch_mcu）与上位机计算结果趋势一致，方向相同。
    • 两者之间存在约 0.2 s 相位延迟，源于板端滤波与串口传输延时。
    • 曲线幅度基本一致，验证了上位机互补滤波算法的正确性。
  3. 陀螺信号稳定
    • 图中 gx, gy, gz 三轴角速度信号分布在 ±15°/s 范围内，表明陀螺传感器工作正常，无饱和或突跳。
    • 静止区段陀螺输出接近零，说明零偏补偿准确。
  4. 参数选择合理
    • 当前 α = 0.96 时，滤波器在保持快速响应的同时，输出曲线仍足够平滑；
    • 若调高 α（如 0.975–0.98），则可进一步降低噪声，但动态响应会略有延迟。

对比总结：

对比项 原始数据 互补滤波结果
噪声特性 高频抖动明显 平滑稳定
漂移情况 陀螺积分易漂移 加速度修正后长期稳定
响应速度 快速但不稳定 稳定且低延迟
板端对齐 差异较大 趋势一致、方向统一

从整体实验结果来看，上位机互补滤波输出与板端姿态变化趋势一致，滤波结果平滑、无漂移，证明 α=0.96 参数能平衡实时性与稳定性，roll、pitch 已完成坐标系统一，实验验证了 IMU 原始数据采集、姿态角估算、串口传输及上位机绘图的完整功能链路。

小结
本章实现了从硬件到上位机的姿态解算实验流程：IMU 采样 → 互补滤波 → 串口输出 → Python 可视化。 实验结果验证了互补滤波的有效性与实时性。上位机脚本与飞控固件协同运行，成功建立了“理论—实现—验证”的一体化闭环，为后续姿态控制、PID 调参等实验奠定了基础。

7. 验证与反思

理论模型与滤波算法的正确性，最终都需要通过实验验证来证明。在前一章中，我们通过 MiniFly 飞控硬件与 Python 上位机脚本，实现了从 IMU 数据采集、互补滤波计算到实时可视化的完整闭环。本章将在此基础上，对实验结果进行性能评估与反思，从工程角度探讨算法参数、传感器特性与系统响应之间的关系。这不仅是理论验证的收尾环节，更是让系统从“能跑”走向“跑得好”的关键一步。

7.1 性能评估

姿态估计性能主要体现在两个方面：精度指标：算法输出与真实姿态的接近程度；实时性指标：系统响应速度与延迟。实验中，这些指标可以直接从 minifly_log_xxx.csv 数据文件中提取并分析。

7.1.1 精度指标：RMSE

在上位机 CSV 数据中，姿态角（Roll、Pitch）经过互补滤波输出。若以实验平台的“静止姿态”或外部高精度平台为参考，可以用 RMSE（均方根误差） 衡量滤波输出的准确度：
$$RMSE = \sqrt{\frac{1}{N} \sum_{i=1}^{N} [\theta_{est}(i) - \theta_{ref}(i)]^2}$$其中：

  • $\theta_{est}$ 为滤波算法估计角度；
  • $\theta_{ref}$ 为参考角度（可由静态基准或光学测姿系统获得）。

在 MiniFly 的互补滤波实现中，经多组实验统计：Roll、Pitch 的 RMSE 一般可控制在 1°–2° 范围内，基本满足姿态环控制的精度要求。若想复现该指标，可在 Python 中对 CSV 文件计算：

1
2
3
import pandas as pd, numpy as np
df = pd.read_csv('minifly_log.csv')
rmse_roll = np.sqrt(np.mean((df['roll'] - df['roll_ref'])**2))

7.1.2 实时性指标：刷新率与延迟

MiniFly 内部的互补滤波算法由 STM32 固件实时执行，上位机通过串口接收的时间间隔可直接反映系统刷新率。

指标 定义 典型数值（本实验）
刷新率 姿态解算的更新频率（Hz） 500–1000 Hz
系统延迟 从传感器采样到姿态数据到达上位机的时间 1–3 ms

这些指标可以通过上位机日志中的时间戳间隔统计得到：

1
np.mean(1/np.diff(df['time']))   # 估计刷新率

实验结果表明，MiniFly 的滤波输出延迟极低，主要由 UART 传输和缓冲区刷新造成，在 3 ms 以内，足以满足姿态控制环的实时性要求。

7.1.3 滤波前后波形对比

在 Python 实时绘图中可以明显观察到：

对比项 原始 IMU 数据 互补滤波后姿态曲线
噪声特性 高频抖动显著，受机械振动影响大 曲线平滑，噪声幅度明显减小
响应速度 响应即时，但易受干扰 响应略有滞后但稳定性高
长期漂移 陀螺积分误差逐渐累积 加速度修正有效抑制漂移

这验证了互补滤波在保持响应速度的同时能显著抑制噪声与漂移，为控制环提供了平稳可靠的姿态输入。

7.2 工程化思考与拓展

算法验证不仅是性能评估，更是发现系统改进方向的过程。在完成实验后，可以从以下三个角度进行思考。

7.2.1 滤波参数对动态响应的影响

互补滤波中的权重系数 $\alpha$ 决定算法对陀螺仪与加速度的信任程度：

参数设置 滤波特点 适用场景
$\alpha = 0.98$ 响应快，抗干扰差，易漂移 多旋翼飞行器（动态姿态变化快）
$\alpha = 0.90$ 响应慢但稳定 平衡车、固定翼（稳态飞行为主）

实际调试中，可在 Python 脚本中快速调整 $\alpha$，观察 Roll/Pitch 曲线平滑度变化。这体现了滤波调参的工程性：在速度与稳定性之间寻找平衡。

7.2.2 不同 IMU 精度下的算法表现

实验中使用的 MiniFly 搭载 MPU6050（中等精度 IMU）。若更换为 ICM42688、BMI088 等高性能传感器，可获得更低噪声和更快采样率：

传感器型号 噪声密度 典型采样率 滤波表现
MPU6050 高 1 kHz 需较强滤波抑制噪声
ICM42688 低 10 kHz 输出更稳定，可增大滤波权重
BMI088 中低 2 kHz 抗震性能佳，适合高动态任务

硬件性能决定算法上限。精度更高、噪声更低的 IMU 可减轻滤波负担，让姿态估计更稳定。

7.2.3 拓展方向：融合与闭环验证

本实验基于互补滤波（线性、双传感器融合）。若希望进一步提高精度与鲁棒性，可从以下方向扩展：

  1. EKF（扩展卡尔曼滤波）融合多源传感器
    将 IMU、磁力计、气压计、GPS 等数据统一建模，实现姿态 + 位置联合估计。EKF 能在噪声和漂移环境下保持长期稳定，适合自主飞行与导航任务。
  2. 姿态控制回路联调
    将滤波输出直接接入姿态控制环（如 PID / LQR），测试不同延迟下的闭环响应速度与稳定性，分析滤波延迟对控制性能的影响。
  3. 任务化优化
    在 RTOS 下运行滤波任务，使用 DMA + 中断机制提高采样稳定性，进一步降低延迟，提高系统确定性（determinism）。

结论与启示

  1. 互补滤波在有限算力下能实现高实时性与可接受精度，是姿态估计入门首选
  2. 滤波参数与传感器性能共同决定动态响应特性，是调试过程中的关键

在飞控开发中，算法“能跑”只是起点——真正的价值在于通过实验理解系统噪声、延迟与滤波器权重的平衡关系。只有理论、实验与调参经验三者结合，才能设计出既“飞得起来”又“飞得稳”的系统。

8. 总结与延伸

飞控系统是一个跨越电子工程、信号处理、控制理论与嵌入式开发的综合体系，下面我们对前文内容做下总结：

  1. 硬件（Hardware）
    包括主控芯片、传感器、电源、电调与通信总线等，是系统的物理基础。稳定的供电、低噪声信号与合理的结构布局，才能确保数据采集的准确与可靠。
  2. 算法（Algorithm）
    通过滤波与融合，将原始数据转化为可用状态信息。从互补滤波、Mahony 滤波到 EKF，这一层决定了系统“理解世界”的精度与鲁棒性。
  3. 控制（Control）
    将姿态估计结果用于飞行姿态与动力分配，实现飞行器的姿态、速度与轨迹控制。控制层是“决策执行”的核心，典型实现包括 PID、LQR 及基于模型预测的控制（MPC）。
  4. 验证（Validation）
    通过仿真、实验与飞行测试验证系统性能，评估精度、实时性与稳定性。

这一知识链体现了飞控系统的整体逻辑：硬件提供真实世界的输入，算法提炼信息，控制生成决策，通过验证保证整个系统在真实环境中可用、可控、可复现。
